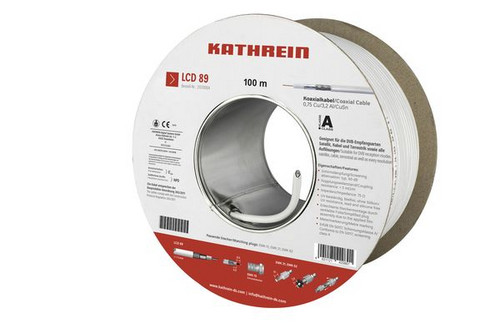

Artikelbild
Abbildung ähnlich
KATHREIN

70602840
KATHREIN LCD 89 Koaxkabel 5mm PVC ws 90dB,R100m

LCD 89 4021121420801 21510004
auf Anfrage
je 100 M
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 M
Bestellschritt 100 M

Beschreibung

Koaxialkabel, BauPVO EN 50575-Eca, 100 m Einwegspule, 5 mm, PVC weiss, Schirmungsmass typ. 90 dB, Metermarkierung, Daempfung 100 m typ. 26 dB 860 MHz, 43 dB 2150 MHz, Schirmungsklasse A, Aufbau typ. 0,75 Cu 3,02 Al CuSn, Folie verklebt

Merkmale

Verpackungseinheit 1
Gewicht 0,03
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85442000
Dielektrikum PE/Luft
Mantel-Farbe weiß
Mantelmaterial sonstige
Außenleiter-Form sonstige
Innenleiter-Material Kupfer
Wellenwiderstand 75 Ohm
Innenleiter-Durchmesser 0.75 mm
Außenleiter-Durchmesser 5 mm
Außenleiter-Material Kupfer
Zul. Kabelaußentemperatur bei Montage/Handling -5 - 40 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -25 - 70 °C
Außendurchmesser ca. 12.5 mm
Innenleiter-Klasse Kl.1 = eindrähtig
Gewicht 30 kg/km
Verlegung im Erdreich ja
Innenleiter-Oberfläche blank
Außenleiter-Oberfläche blank
Brandverhaltensklasse nach EN 13501-6 Fca
Rauchentwicklungsklasse nach EN 13501-6 ohne
Abtropfverhaltensklasse nach EN 13501-6 ohne
Säureentwicklungsklasse nach EN 13501-6 ohne
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung 350 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung 350 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 300 mm
Anzahl der Schirmlagen 3
Spezifizierung Mantelmaterial Polyethylen (PE)
Bewehrung/Armierung ohne
Material Bewehrung sonstige
Max. Zugfestigkeit während der Verlegung 0.11 kN
Zulässige Art der Installation im Erdreich freiliegend und Installationsrohr für Erdverlegung
Anzahl der Mantelschichten 1
Kurzbeschreibung Koaxkabel, 100 m Einwegspule, 5 mm, PVC weiss
eClass 11.0 - Klasse 27061802
UNSPSC 14.0801 - Klasse 26121606

Anhänge

icon
Datei
pdb_LCD89_CEEtikett.pdf (242.63 KB)
icon
Datei
pdb_LeistungserklaerungLCD89.pdf (429.94 KB)
icon
Datei
pdb_S21510004_TDatenblattS_C21542.pdf (89.3 KB)
icon
Datei
pdb_2025RoHSKonformitaetserklaerung.pdf (601.41 KB)
