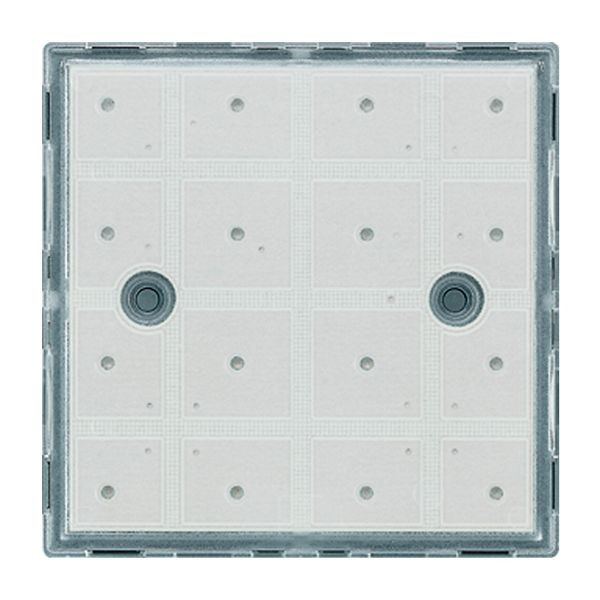

02016022 JUNG SM1608 Sensor-Modul 8fach
SM1608
4011377026629
SM1608
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
zum Anschluss an die Relaisstation (Art.-Nr. RS 8 REGHE) und die Dimmstation (Art.-Nr. UDS 4 REGHE)
Ausschließlich mit Rahmen aus den Serien LS und FLAT DESIGN zu verwenden.
Produkteigenschaften
Bis zu 16 Lastausgänge der Relais- oder Dimmstation ansteuerbar
Schalten, Tasten, Dimmen, Jalousie
Lichtszenen: Bis zu 4 Lichtszenen je Bedienstelle sind frei konfigurierbar
Zentralfunktion: alle zugewiesenen Lastausgänge werden zentral ein-/ausgeschaltet
Freie Zuordnung der Sensorflächen zu den Lastausgängen, Zentralfunktionen und Lichtszenen
Ändern der Einstellungen möglich
LED als Rückmeldung und als Orientierungslicht nutzbar
Rückmeldung der Schaltzustände auf alle angeschlossenen Sensormodule
Helligkeit der LED in 3 Stufen einstellbar (100 %, 50 %, AUS)
Bis zu 4 Sensormodule können an eine Relais-/Dimmstation auch mit parallel geschalteten Stationen angeschlossen werden
Klonen: Übertragen eingestellter Zuordnungen auf ein anderes Sensormodul
Zuordnungen bleiben bei Spannungsausfall erhalten
Einfache Installation über 2-Drahtleitung
Beschriftbar mit dem JUNG GRAPHIC TOOL (www.jung-group.com > Service)
Versorgung: DC 24 V SELV (über Relais- oder Dimmstation)
Stromaufnahme: max. 20 mA (alle LEDs leuchten)
Anschluss Anschluss- und Abzweigklemme
Beschriftungsfläche (B x H): 68,5 x 68,5 mm
Umgebungstemperatur: +5 ... +45 °C
Lagertemperatur: -25 ... +75 °C
Merkmale
Schlagfestigkeit | IK00 |
Anschlussart | Schraubklemme |
Verpackungseinheit | 1 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Nennspannung | 24 V |
Zusammenstellung | Basiselement |
Ausführung | Gruppentaster |
Halogenfrei | ja |
Textfeld/Beschriftungsfläche | ja |
Rückmeldekontakt | ja |
Werkstoff | Kunststoff |
Befestigungsart | Schraubbefestigung |
Mit Beleuchtung | ja |
Montageart | Unterputz |
Bedienungsart | sonstige |
Bemessungsstrom | 0.02 A |
Transparent | ja |
Anzahl der Module (bei Modulbauweise) | 1 |
Werkstoffgüte | sonstige |
Anzahl der Betätigungswippen | 1 |
Ausführung der Oberfläche | glänzend |
Geeignet für Schutzart (IP) | IP2X |
Gerätebreite | 71 mm |
Gerätehöhe | 71 mm |
Ausführung kontaktlos | ja |
Oberfläche | sonstige |
Wirkprinzip | elektronisch |
Kurzbeschreibung | Sensormodul JUNG 2-Draht-Bus |
