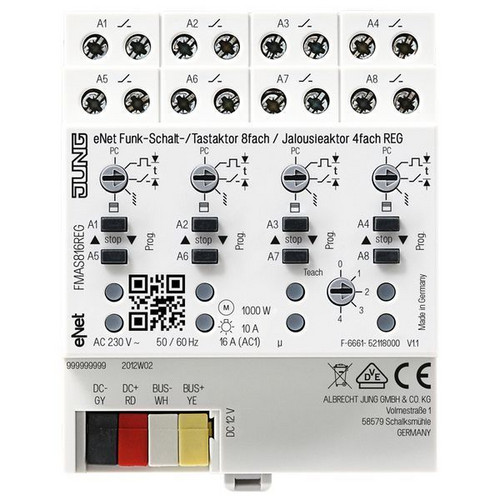

01917954 JUNG FMAS816REG Funk-Schalt/Jalousieaktor 8/4
FMAS816REG
4011377087569
FMAS816REG
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
REG-Gehäuse 4 TE
Bestimmungsgemäßer Gebrauch
Schalten von Beleuchtung
Schalten von einphasigen Lüftermotoren
Steuern elektrisch betriebener Jalousien, Rollläden und Markisen
Bedienung mit geeigneten eNet-Funksendern
Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Betriebsartenschalter zur paarweisen Umschaltung von Schaltaktor, Tastaktor, Jalousieaktor, Rollladenaktor oder Parametrierung über eNet-Server
Statusrückmeldung an Funksender
Szenenbetrieb möglich
Ausgänge mit Taste Prog schaltbar
Statusanzeige der Ausgänge über LED
Schaltbetrieb:
Einschalttelegramm: Gerät schaltet ein
Ausschalttelegramm: Gerät schaltet aus
Tastbetrieb:
Der Relaiskontakt bleibt so lange geschlossen wie Ein- oder Ausschalttelegramme empfangen werden
Die maximale Einschaltdauer beträgt 60 Sekunden
Betriebsart "Jalousie/Rollladen":
Positionierung von Jalousie und Lamelle über Szenenaufruf
Position für Sonnenschutz und Dämmerung speicherbar
Behanglaufzeit speicherbar
Lamellenumsteuerzeit speicherbar
Tuchstraffung bei Markisen
Mit eNet-Server einstellbar im Schalt-/Tastbetrieb:
Betriebsart für jeden Ausgang einzeln einstellbar
Blinkfunktion
Nachlaufzeit
Ein-/ Ausschaltverzögerung
Schließer- oder Öffnerbetrieb
Abschaltwarnung
Minimale Schaltwiederholzeit
Bediensperren
Dauer-Ein, Dauer-Aus
Mit eNet-Server einstellbar in der Betriebsart "Jalousie/Rollladen":
Umsteuerzeit bei Richtungswechsel
Laufrichtung invertierbar
Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Fehlerspeicher auslesen
Nennspannung: AC 230 V ~, 50/60 Hz
Umgebungstemperatur: -5 ... +45 °C
Schaltspannung: AC 250 V ~
Minimale Ansteuerzeit in Betriebsart
Jalousie: 0,1 s
Rollladen: 0,3 s
Laufzeit: 1 ... 600 s
Werkseinstellung Laufzeit: 120 s
Lamellenverstellzeit: 0 ... 10 s
Schaltstrom pro Ausgang bei AC 230 V ~
Ohmsch: 16 A (AC1)
Bei Schaltstrom > 10 A Anschlussleitung 2,5 mm2
Leuchtstofflampen: 4 AX
Schaltstrom benachbarte Lastausgänge: S 20 A
Strombelastbarkeit Gerät: max. 80 A
Kontaktart: µ
Standby-Leistung: max. 0,5 W
Anschlussleistung pro Ausgang:
Motoren: 1000 W
Glühlampen: 2300 W
HV-Halogenlampen: 2000 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 500 W
Kompaktleuchtstofflampen: typ. 500 W
Leuchtstofflampen unkompensiert: 920 VA
Kapazitive Last: 690 VA (560 µF)
Anschluss Ausgänge
Anschlussart: Schraubklemmen
eindrähtig: 1 x 1,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Einbaubreite: 72 mm (4 TE)
Busleitung
Nennspannung: DC 12 V SELV
Stromaufnahme: 60 mA
Anschluss Bus: Anschlussklemme
Leitungslänge: max. 3 m
Merkmale
Verpackungseinheit | 1 |
Gewicht | 0,33 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85371099 |
Montageart | REG |
Bemessungsbetriebsspannung | 230 V |
Bussystem Funkbus | ja |
Max. Schaltleistung | 2.3 W |
Mit Busankopplung | ja |
Max. Anzahl der Schaltausgänge | 1 |
Breite in Teilungseinheiten | 4 |
Max. Schaltstrom | 16 A |
Andere Bussysteme | eNet |
Geeignet für C-Last | ja |
Vor Ort-/Handbedienung | ja |
Funk bidirektional | ja |
Kurzbeschreibung | eNet Funk-Schalt-/Tastaktor 8fach / Jalousieaktor 4fach REG |
Leistungsaufnahme | 14 W |
Anhänge
Datei
(pdb_BMA_JUNG_REG_Montage.pdf, 190.39 KB)
