Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
komplett mit Abdeckung und integriertem Rahmen
ohne Nebenstelleneingang
Nur als Einzelgerät zu montieren, nicht für Kombinationen geeignet!
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen, HV-Halogenlampen und phasenanschnittdimmbaren HV-LED-Lampen
Betrieb mit geeigneter Abdeckung
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Dimmprinzip Phasenanschnitt
Kurzschlussschutz durch Feinsicherung
Nennspannung: AC 230 V ~
Netzfrequenz: 50/50 Hz
Standby-Leistung: ca. 0,2 W
Verlustleistung: ca. 3,7 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 200 W
HV-Halogenlampen: 20 ... 200 W
HV-LED-Lampen dimmbar: typ. 3 ... 40 W
Ohmsch und HV-LED: typ. 3 ... 40 W
Leistungsreduzierung
bei Aufputzmontage: -5 %
pro 5 °C Überschreitung von 25 °C: -10 %
bei Einbau in Holz- oder Trockenbauwand: -15 %
Feinsicherung: T 800 mA H 250
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Wechselschaltung: nicht möglich
Merkmale
| Nennspannung | 230.0 V |
| Anschlussart | Schraubklemme |
| Verpackungseinheit | 1 |
| Gewicht | 0,19 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Unterputz |
| Zusammenstellung | Basiselement mit voller Abdeckplatte |
| Bedienungsart | Drehknopf |
| Halogenfrei | ja |
| Frequenz | 50.0 Hz |
| Werkstoffgüte | Duroplast |
| Lastart | sonstige |
| Werkstoff | Kunststoff |
| Befestigungsart | Krallenbefestigung |
| RAL-Nummer (ähnlich) | 1013 |
| Ausführung der Oberfläche | glänzend |
| Gerätebreite | 81 mm |
| Gerätehöhe | 81 mm |
| Aderquerschnitt | 0.5 mm² |
| Dimmung Phasenanschnitt | ja |
| Farbe | weiß |

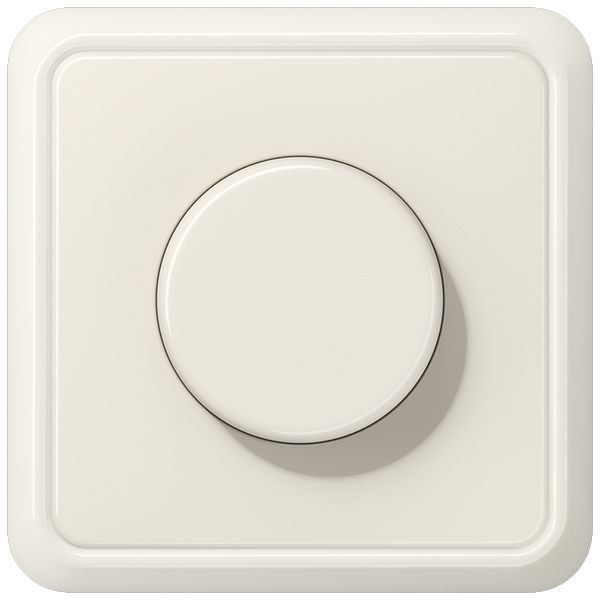

| Kurzbeschreibung | Drehdimmer LED mit Dreh-Ausschalter, mit integriertem Rahmen, Duroplast, Serie CD, weiß |
| Anzahl der Einheiten | 1 |
| Leistungsaufnahme | 3.7 W |
| Oberfläche | unbehandelt |
| Geeignet für Schutzart (IP) | IP20 |
| eClass 11.0 - Klasse | 27144014 |
| UNSPSC 14.0801 - Klasse | 39122206 |
