01935250

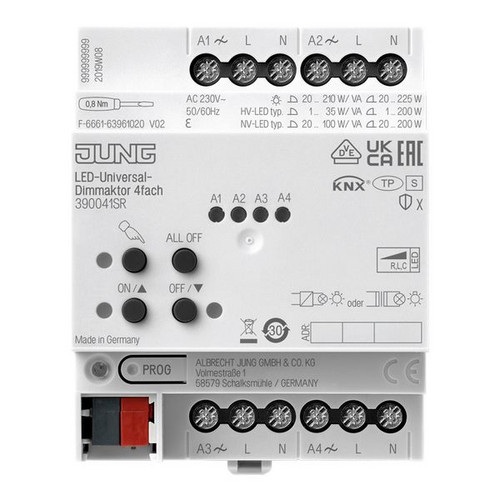

JUNG 390041SR KNX LED-Universal-Dimmaktor 4fa

4 x 225 W, HV-LED-Lampen typ. 4 x 1 ... 35 W (Phasenanschnitt), 4 x 1 ... 200 W (Phasenabschnitt) 1 x 855 W REG-Gehäuse 4 TE mit elektronischer Handbetätigung und LED-Statusanzeige Projektierung und Inbetriebnahme mit ETS5 oder neuer ETS-Produktfamilie: Beleuchtung Produkttyp: Dimmer Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgänge manuell bedienbar, Baustellenbetrieb Rückmeldung im Handbetrieb und im Busbetrieb Sperren einzelner Ausgänge per Hand oder Bus Statusrückmeldung KNX Data Secure kompatibel ab ETS 5.7.3 Updatefähig mit ETS Service-App   Eigenschaften Dimmbetrieb Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Leerlauf-, kurzschluss- und übertemperatursicher Meldung bei Kurzschluss, Spannungsausfall und Überlast Rückmeldung des Schaltzustandes und des Dimmwertes Parametrierbares Einschalt- und Dimmverhalten Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung Lichtszenenbetrieb Statusanzeige der Ausgänge über LED Betriebsstundenzähler Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen. Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U   Eigenschaften Logik Logikgatter Umsetzer (Konvertierung) Sperrglied Vergleicher Grenzwertschalter Nennspannung: AC 110 ... 230 V ~ Netzfrequenz: 50/60 Hz Verlustleistung: max. 7 W Standby-Leistung: ca. 0,16 W pro Kanal Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Lampenlasten Betriebsarten "Universal", "Phasenanschnitt", "LED-Phasenanschnitt" Anschlussleistung 230 V je Ausgang Glühlampen: 20 ... 225 W HV-Halogenlampen: 20 ... 225 W Wird bei Glühlampen und HV-Halogenlampen die Betriebsart "Phasenanschnitt" oder "LED-Phasenanschnitt" eingestellt, sinkt die maximale Anschlussleistung auf 20 ... 210 W. Induktive Trafos: 20 ... 210 VA Induktive Trafos mit NV-LED: 20 ... 100 VA Elektronische Trafos: 20 ... 210 W Elektronische Trafos mit NV-LED: 20 ... 100 W HV-LED-Lampen dimmbar: typ. 1 ... 35 W Kompaktleuchtstofflampen dimmbar: typ. 20 ... 80 W Mischlasten Kapazitiv-induktiv: nicht zulässig Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten. Für induktive Trafos und induktive Trafos mit NV-LED ist die Betriebsart "LED-Phasenanschnitt" nicht zulässig. Betriebsarten "Phasenabschnitt", "LED-Phasenabschnitt" Anschlussleistung 230 V je Ausgang Glühlampen: 20 ... 225 W HV-Halogenlampen: 20 ... 225 W Elektronische Trafos: 20 ... 225 W Elektronische Trafos mit NV-LED: 20 ... 200 W HV-LED-Lampen dimmbar: typ. 1 ... 200 W Kompaktleuchtstofflampen dimmbar: typ. 20 ... 150 W Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten. Einbaubreite: 72 mm (4 TE) KNX KNX Medium: TP 256 Inbetriebnahmemodus: S-Mode Nennspannung KNX: DC 21 ... 32 V SELV Stromaufnahme KNX: 15 mA Anschluss Anschlussart: Anschlussklemme eindrähtig: 1 x 0,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
