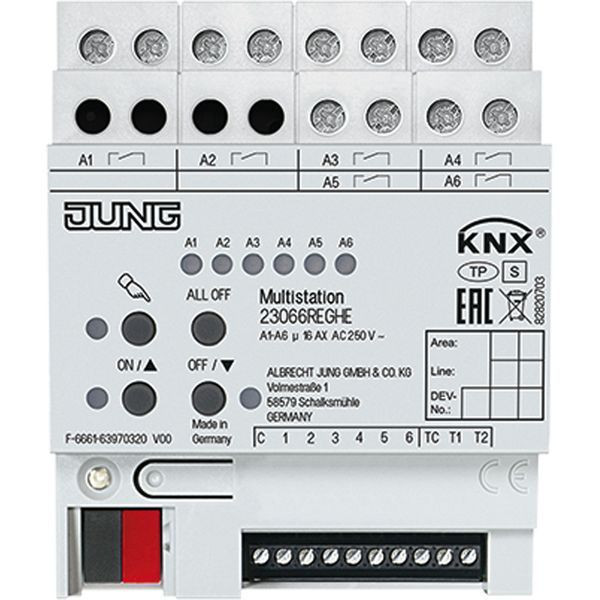

01930907 JUNG 23066REGHE KNX Multistation
23066REGHE
4011377157620
23066REGHE
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
REG-Gehäuse 4 TE
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher mit potentialfreien Kontakten
Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
Schalten elektrothermischer Stellantriebe
Abfrage konventioneller Schalt- oder Tastkontakte, Fensterkontakte etc. in KNX-Anlagen zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.
Abfrage externer Temperatursensoren zur Heizungsregelung
Logikfunktionen zur Steuerung von Gebäudefunktionen
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Aktorfunktionen: Schalten, Jalousie, elektrothermische Stellantriebe
Aktorfunktion paarweise umschaltbar
Integrierte Tasterschnittstelle mit 6 Eingängen
2 integrierte Raumtemperaturregler
2 Eingänge für Temperaturfühler (Art.-Nr. FF NTC)
Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Szenenfunktion
Sperren einzelner Ausgänge per Hand oder Bus
Schaltfunktion
Max. 6 Schaltausgänge
Schließer- oder Öffnerbetrieb
Logische Verknüpfung und Zwangsführung
Rückmeldefunktion
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Jalousiefunktion
Max. 3 Jalousieausgänge
Eignung für AC-Motoren 230 V
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion
Funktion Ventilantriebe
Max. 2 Ausgänge für elektrothermische Stellantriebe
Schaltbetrieb oder PWM-Betrieb
Stellantriebe mit Charakteristik stromlos offen oder stromlos geschlossen ansteuerbar
Notbetrieb bei Busausfall für Sommer und Winter
Schutz gegen festsitzende Ventile
Zwangsstellung
Zyklische Überwachung der Eingangssignale parametrierbar
Heizungsregler
2 interne Regelkreise zur Regelung von zwei unabhängigen Räumen
Regelung für Heiz- oder Kühlbetrieb, optional mit Zusatzstufe
Zweipunkt-, PWM- oder PI-Regelung
Vordefinierte Heizarten (Warmwasserheizung, Gebläsekonvektor ...) oder individuelle Parameter möglich
Eingänge
6 Eingänge für Taster
Eingangsfunktionen: Schalten, Dimmen, Jalousiesteuerung, Lichtszenennebenstelle, Helligkeits- oder Temperatur-Wertgeber
2 Eingänge für externe Temperaturfühler
Logikfunktionen
Bis zu 10 Logikfunktionen mit jeweils 8 Eingängen, z.B. für UND-, ODER- und XOR-Verknüpfungen
Umwandeln von Datenpunkttypen, z.B. 1 Bit auf 8 Bit
Vergleichsoperationen, z.B. <, >, =, =
Arithmetische Funktionen, z.B. +, –, *, :
Merkmale
Verpackungseinheit | 1 |
Gewicht | 700 |
Gewichtseinheit | G |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85176200 |
Montageart | REG |
Bussystem KNX | ja |
Mit Busankopplung | ja |
Werkstoff | Kunststoff |
Breite in Teilungseinheiten | 4 |
Status-LED | ja |
Kurzbeschreibung | KNX Multistation, AC 250 V ~ |
