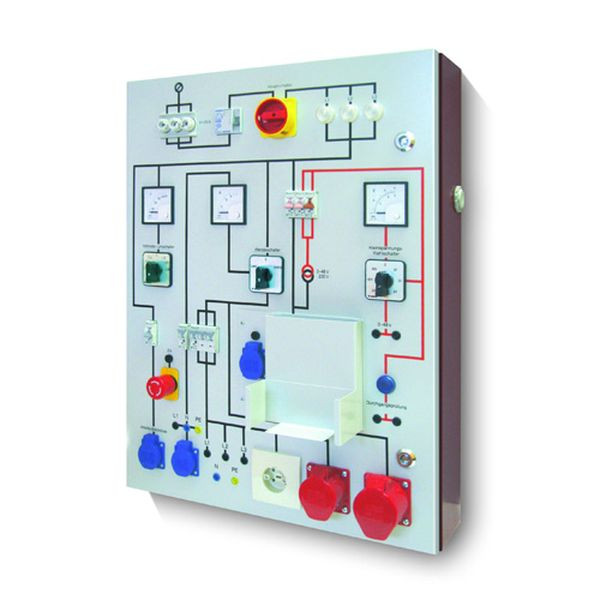

01899761 HT INSTRUMENTS HT-PT01 Werkstattprüftafel ohne Prüfger
HT-PT01
4260173660357
2005300
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Mess- und Prüfmöglichkeiten:
• nach VDE 0104 an WS- und DSBetriebsmitteln
• Nach DIN VDE 0701/0702 (optional mit externem Gerätetester z.B. Eurotest 0701/2)
• Betriebsspannung
• Stromaufnahme an WS-Verbrauchern max. 16 A
• Durchgangsprüfung optisch
• Kleinspannung 0-42 V / AC
Bestückung:
• Netzanschlussklemmen 5 x 4 mm²
• 1 EI-Schutzschalter (RCD) pulsstromsensitiv, 4-polig /25/0,03 A
• 1 Hauptsicherung 3/25 A, E 18
• 1 Haupt-/NOT-/AUS-Schalter, 3/25 A in 0-Stellung abschließbar
• 1 NOT-AUS-Taster, verrastend
• 1 Gerätesicherung 2 A, 5/20 mm
• 1 Klemmenanschluss für externen NOT-AUS-Taster
• 1 Klemmenanschluss für externe Signalleuchte nach VDE 0104
• 1 Klemmenanschluss für den Anschluss einer Erweiterungstafel
• 1 Voltmeter-Umschalter zur Messung von Verkettungs- und Phasenspannungen
• 1 Voltmeter 0-500 V, Kl. 1,5, 72 x 72 mm
• 1 Leitungsschutzschalter, 1-polig B 16 A
• 1 Amperemeter 0-15/30 A, Kl. 1,5, 12 x 12 mm
• 1 Schutzkontakt-Steckdose 16 A, 230 V (Mess-Steckdose)
• 1 Leitungsschutzschalter, 1-polig, B 16 A
• 1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeitssteckdose)
• 3 Sicherheitslaborbuchsen L1, N, PE, 16 A, 230 V, 4 mm (Mess-Steckbuchsen)
• 1 Wendeschalter 25 A (links-0-rechts)
• 1 CEE-Steckdose 5-polig, 32 A, 400 V (Arbeitssteckdose)
• 1 CEE- Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)
• 1 Leitungsschutzschalter, 3-polig, C 16 A
• 5 Sicherheitslaborbuchsen 4 mm L1, L2, L3, N, PE, 16 A, 230 V (Arbeitssteckbuchsen)
• 1 Perilex - Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)
• 1 Sicherheitstransformator 100 VA Primär 230 V/sek 3, 5, 8,12, 24, 42 V AC
• 1 Leitungsschutzschalter, 1-polig, C 2A I, Trafo prim.
• 1 Leitungsschutzschalter, 1-polig, C 4A, I, Trafo, (0-24 V) sek.
• 1 Leitungsschutzschalter, 1-polig, C 2A, I, Trafo (42 V) sek.
• 1 Durchgangsprüfleuchte 42 V, 2 W
• 2 Sicherheitslaborbuchsen 4 mm für optische Durchgangsprüfung
• 1 Kleinspannungs-Wahlschalter 0-3-5-8-1 2-24-42 V
• 1 Voltmeter 0-15/0-60 V, Kl. 1,5, 72 x 72 mm
• 2 Sicherheitslaborbuchsen 4 mm zur Abnahme der Kleinspannung 0-42 V
• Halterung für abnehmbaren Gerätestester
Gewicht: 34 kg
Abmessung (B x H x T): 600 x 800 x 150 mm
Merkmale
Verpackungseinheit | 1 |
Gewicht | 30 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Anzeige | analog |
Spannungsmessung | ja |
Geeignet zur Verwendung durch eine unterwiesene Person | ja |
Druckeranschluss | ohne |
Kurzbeschreibung | Werkstattprüftafel nach DIN VDE0104 ohne Prüfgerät |
