Abbildung ähnlich

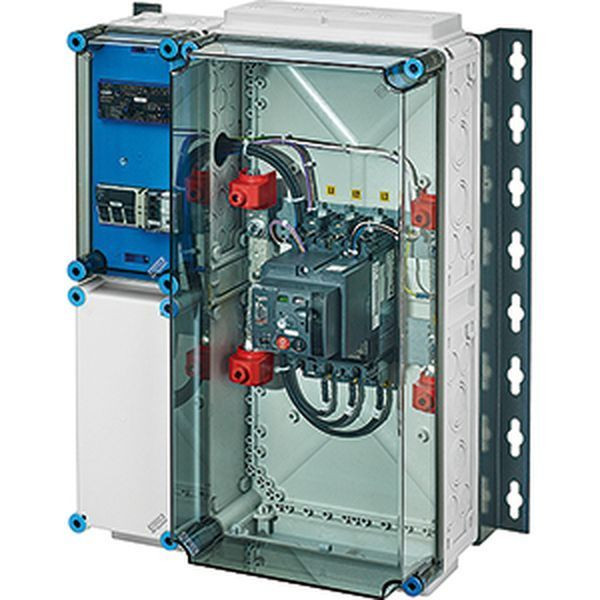

01408491 HENSEL Mi AE 3223 PV-Freischaltstelle, 70 kVA
Mi AE 3223
4012591134213
20001497
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Freischaltstelle für den Anschluss von Erzeugungsanlagen an das Niederspannungsnetz sind anschlussfertige Verteilungen bis 135 kW/150 kVA entsprechend VDE-AR-N 4105 mit Kuppelschalter und NA-Schutz. Die Gehäuse aus hochwertigem Thermoplast sind schutzisoliert. Schutzart IP 54/IP 65. Sie sind für die geschützte Installation im Freien geeignet und UV-beständig. Freischaltstelle für Erzeugungsanlagen für BHKW, Photovoltaik- und Windkraftanlagen. Bemessungsleistung 63 kW/70 kVA, für 4/5-Leiter-TN-Netz. Kuppelschalter mit 1 Leistungsschalter mit Motorantrieb, 3-polig. Deckelverschlüsse für Werkzeugbetätigung, plombierbar. Wandbefestigung mit Montageschienen.
Merkmale
| Breite | 536 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Nennstrom | 100 A |
| Höhe | 750 mm |
| Tiefe | 276 mm |
| Überlastauslöser | 125 - 88 A |
| Abschaltleistung nach IEC 947, lcu, 400 V | 36 kA |
| Nennspannung AC 50 Hz | 400 V |
| Kurzbeschreibung | PV-Freischaltstelle, 70 kVA, 3-polig mit Leistungsschalter und NA-Schutz |
