Abbildung ähnlich

01432079

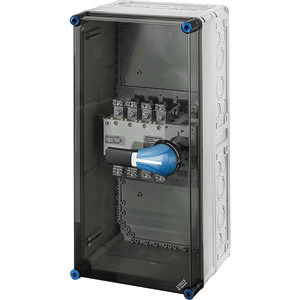

HENSEL Mi 7481 Mi-Lastumschaltergehäuse

Lieferanten-Type: MI7481 EAN: 4012591113126 Lieferanten-Artikel-Nr.: 20001134

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

mit Lasttrennschalter 4-polig, Schaltstellungen: I-0-II, Umschaltung über Position 0, abschließbare Griffe mit PE-Klemme, Anschluss: 6 - 70 mm², Cu / Mi VS 160, Schaltvermögen: AC 23 A/B 400 V 80 kW, max. Vorsicherung: 160 A, Bemessungsspannung: AC 500 V, integrierbar in Mi-Verteilungen
Anschluss: 6 - 70 mm², Cu / Mi VS 160, Schaltvermögen: AC 23 A/B 400 V 80 kW, max. Vorsicherung: 160 A, Bemessungsspannung: AC 500 V, integrierbar in Mi-Verteilungen Netzumschaltergehäuse mit PE-Klemmen für Kupferleiter, mit eingebauten Lastumschaltern nach IEC 60 947-3,Griffe abschließbar, Deckelverschlüsse für Werkzeugbetätigung, Schaltstellung: I - 0 - II, Poligkeit 4-polig, Klemmen,PE, Klemmbereich: Anschluss 6-70

Merkmale

Polzahl	4
Verpackungseinheit	1
Gewicht	1
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85389099
Bemessungsdauerstrom Iu	160 A
Schutzart (IP), frontseitig	IP65
Verriegelbar	ja
Anschlussart Hauptstromkreis	Klemmbügel
Ausführung des Betätigungselements	langer Drehgriff
Ausführung als Hauptschalter	ja
Bemessungsbetriebsleistung bei AC-23, 400 V	80 kW
Max. Bemessungsbetriebsspannung Ue bei AC	415 V
Gerätebauart	Komplettgerät im Gehäuse
Bemessungsbetriebsleistung bei AC-3, 400 V	80 kW
Bemessungsbetriebsspannung	500 V
Bemessungskurzzeitstromfestigkeit Icw	7 kA
Farbe des Betätigungselements	schwarz
Bemessungsdauerstrom bei AC-21, 400 V	160 A
Schaltleistung bei 400 V	80 kW
Ausführung als Wendeschalter	ja
Kurzbeschreibung	Mi-Lastumschaltergehäuse 160A 4polig + PE
eClass 11.0 - Klasse	27371403
UNSPSC 14.0801 - Klasse	39121601

Anhänge

Datei

pdb_henseltechnikRoHS.pdf (485.06 KB)

Datei

pdb_henselkonformitaetserklaerung08mi.pdf (93.33 KB)

Datei

pdb_henseltechnikREACH.pdf (124.1 KB)
