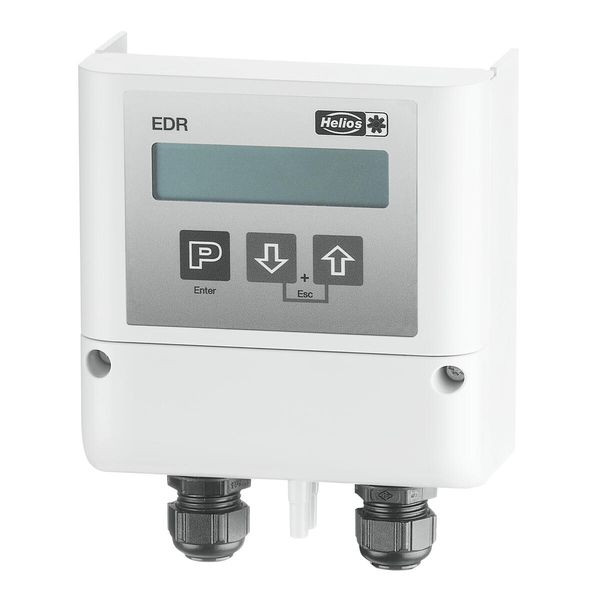

Artikelbild
Abbildung ähnlich
HELIOS

66503830
HELIOS EDR elektr. Druckregler

EDR 4010184014379 01437
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Elektronischer Regler für Differenzdruck mit fest integriertem Drucksensor und Anschlüssen für Druckschläuche (DN5 mm, bauseits). Einstellbare Druckbereiche: 0-1000 Pa, 0-500 Pa, 0-300 Pa, 0-200 Pa. Zur stufenlosen Regelung von 1~- und 3~ -EC-Ventilatoren oder Frequenzumrichtern mit einem Sollwerteingang von 0-10 V DC. Stellt der EC-Ventilator bzw. Frequenzumrichter eine Versorgungsspannung von 10-24 V DC/6 mA (Sicherheitskleinspannung) zur Verfügung, kann der Regler direkt daraus versorgt werden, alternativ über ein Netzteil (NG 24, Zubehör).

Merkmale

Schutzart (IP) IP54
Breite 114 mm
Verpackungseinheit 1.0
Gewicht 0,29
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung des elektrischen Anschlusses Schraubanschluss
Bemessungsbetriebsspannung Ue bei DC 10 - 24 V
Berstdruck 0.2 bar
Elektronische Ausführung ja
Geeignet als Begrenzer ja
Geeignet als Wächter ja
Max. Prüfdruck 0.2 bar
Mediumtemperatur 40 °C
Mit Handbetätigung ja
Druck-Schaltdifferenz 1000 bar
Max. Arbeitsdruck 1 hPa
Höhe 108 mm
Tiefe 56 mm
Mit Display ja
Kurzbeschreibung EDR, elektr. Druckregler für EC- und AC-Ventilatoren mit FU 24V / 0-10V
