Artikelbild
Abbildung ähnlich
HARTING

02190337

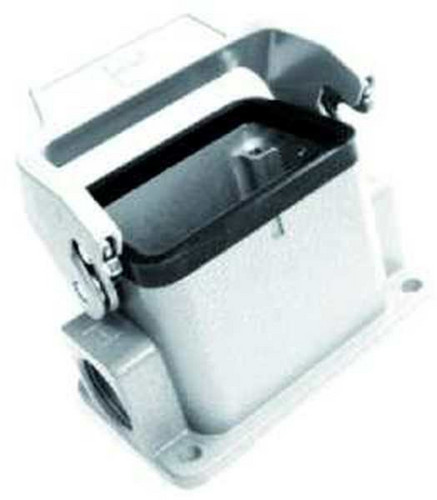

HARTING 19300061250 Sockelgehäuse Han 6B M20

19 30 006 1250 19300061250
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Metallgehäuse für industrielle Anwendungen, niedrige Baufom, Han-Easy Lock®-Verriegelung, Gehäusefarbe: RAL 7037, Verriegelung: RAL 7032 Baugröße 6B, Metallgehäuse für industrielle Anwendungen, niedrige Baufom, Han-Easy Lock®-Verriegelung, Gehäusefarbe: RAL 7037, Verriegelung: RAL 7032, Form: rechteckig, Gewindegröße: M 20, Betriebstemperaturbereich: -40 bis 125 °C, Kabelausgang: seitlich, Verriegelung: Längsbügel

Merkmale

Breite 52 mm
Gehäusefarbe grau
Werkstoff des Gehäuses Aluminium
Verpackungseinheit 1
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Art der Verriegelung Längsbügel
Betriebstemperatur -40 - 125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 sonstige
Ausführung des Gehäuses Sockelgehäuse
Schutzart (IP), montiert IP65
Anordnung der Kabelzuführung seitlich
Anzahl der Leitungseinführungen 1
Beschichtung Gehäuse pulverbeschichtet
Mit Dichtung ja
Bügellage Unterteil
Befestigungsart der Kabelverschraubung metrisch
Ausführung Baugröße 6B
Kurzbeschreibung Sockelgehäuse, Baugröße: 6 B, niedrige Bauform, Längsbügel, Polycarbonat (PC), Edelstahl, seitlicher Kabeleingang, 1x M20
Tiefe 51.5 mm
eClass 11.0 - Klasse 27440202
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_19300061250_DE.pdf (512.54 KB)
icon
Datei
pdb_PDF_DS_19300061250_EN.pdf (511.98 KB)
icon
Datei
pdb_PDF_PD_19300061250_EN.pdf (511.87 KB)
icon
Datei
pdb_19300061250_100208689DRW005D.pdf (158.37 KB)
