HARTING

02199850

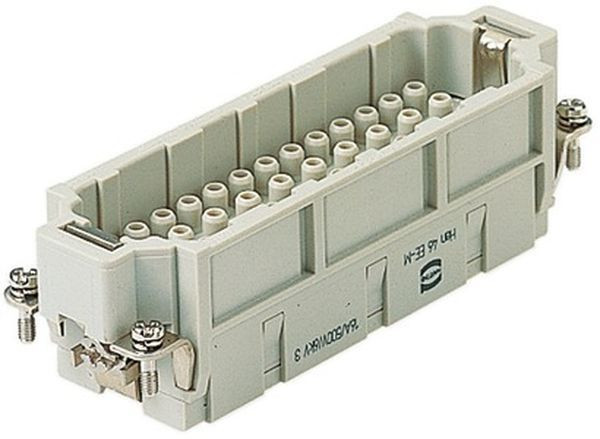

HARTING 09320463001 Stifteinsatz Han 46 EE-M-C

09 32 046 3001 09320463001
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Einsätze, Crimpanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 24 B, Kontakte: 46, Leiterquerschnitt: 0,14...4 mm²

Merkmale

Polzahl 46
Verpackungseinheit 1
Gewicht 0,01
Statistische Warennummer 85369040
Bemessungsspannung 600 V
Kontaktausführung Stift
Umgebungstemperatur -40 - 125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Ausführung des elektrischen Anschlusses Crimpanschluss
Überspannungskategorie III
Verschmutzungsgrad 3
Durchmesser des Steckkontaktes 2.5 mm
Kontakteinsatz ohne Kontakte ja
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 4 mm²
Mit Schutzleiter ja
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 16 A
Werkstoff der Kontaktbeschichtung sonstige
Werkstoff des Kontaktes sonstige
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.14 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 4 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Anzahl der Leistungskontakte 46
Kurzbeschreibung Einsätze, Crimpanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 24 B, Kontakte: 46
Min. Anzahl der Steckzyklen 500
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09320463001_DE.pdf (522.53 KB)
icon
Datei
pdb_PDF_DS_09320463001_EN.pdf (521.83 KB)
icon
Datei
pdb_PDF_PD_09320463001_EN.pdf (525.98 KB)
icon
Datei
pdb_09320463001_100215945DRW010F.pdf (509.17 KB)
