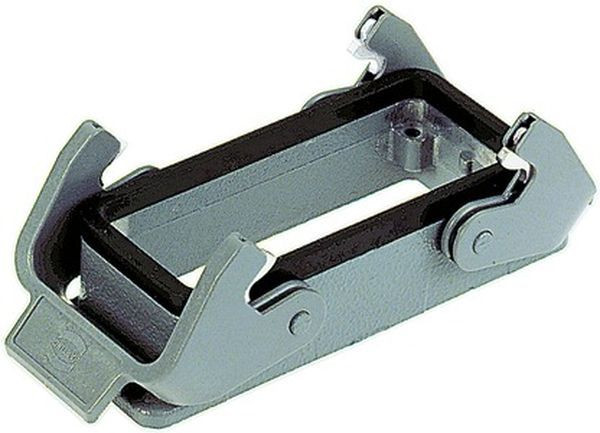

Artikelbild
Abbildung ähnlich
HARTING

02199729
HARTING 09300240301 Anbaugehäuse Han 24B-agg-QB

09 30 024 0301 09300240301
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Baugröße 24B
Aluminium-Druckgussgehäuse für industrielle Anwendungen, niedrige Baufom, Han-Easy Lock®-Verriegelung, Gehäusefarbe: RAL 7037, Verriegelung: RAL 7032 Anbaugehäuse, Baugröße: 24 B, niedrige Bauform, Querbügel, Polycarbonat (PC), Edelstahl, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet, RAL 7037 (staubgrau), Werkstoff Dichtung: NBR

Merkmale

Breite 43.4 mm
Gehäusefarbe grau
Werkstoff des Gehäuses Aluminium
Verpackungseinheit 1
Gewicht 0,14
Statistische Warennummer 73089059
Art der Verriegelung Querbügel
Betriebstemperatur -40 - 125 °C
Ausführung des Gehäuses Anbaugehäuse
Schutzart (IP), montiert IP65
Brennbarkeitsklasse des Isolierstoffs nach UL 94 sonstige
Anordnung der Kabelzuführung sonstige
Beschichtung Gehäuse pulverbeschichtet
Mit Dichtung ja
Bügellage Unterteil
Befestigungsart der Kabelverschraubung ohne
Kurzbeschreibung Anbaugehäuse, Baugröße: 24 B, niedrige Bauform, Querbügel, Polycarbonat (PC), Edelstahl, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet
Tiefe 28.9 mm
eClass 11.0 - Klasse 27440202
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09300240301_EN.pdf (513.47 KB)
icon
Datei
pdb_PDF_PD_09300240301_EN.pdf (516 KB)
icon
Datei
pdb_PDF_DS_09300240301_DE.pdf (109.07 KB)
icon
Datei
pdb_09300240301_100199035DRW007D.pdf (189.02 KB)
