03400012 HAGER ZU59LM7APZ2 Einbausatz H1350mm LM-Anwend

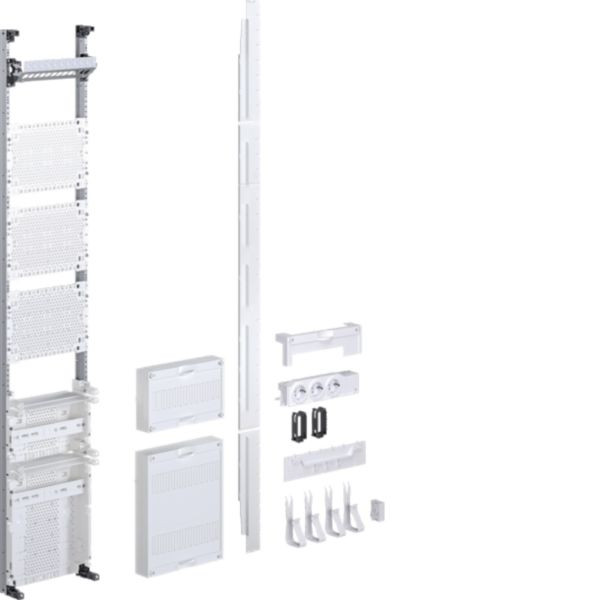

Einbausatz,univ.Z,H=1350mm,für LM-Anwendungen,APZ 300mm,RfZ 150mm,MM 900mm, 1-f..Einbausatz für Lastmanagement Anwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach Norm DIN VDE 0603. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, Patchpanel und gelochten Kunststoff-Montageplatten für den Multimediabereich, Zusatzraum für Lastmanager (RfL) sowie Anschlusspunk Zählerplatz (APZ). Der APZ (HxB = 300x250 mm) zur Gerätekomponenten-Montage für die APZ-Anwendung ist als vollständiges Kunststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich aufgebaut. Beigelegt sind: Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech, Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung (serienmäßig plombierbar) und integriertet Griff. Der RfL (HxB = 150x250 mm) ist als vollständiges Kunststoffgehäuse aufgebaut. Zur Montage des Lastmanagers (Reiheneinbaugerät, nicht enthalten) ist eine Kunststoff-Hutschiene integriert. Der Multimedia-Bereich zur Montage der Multimedia-Komponenten für die Lastmanagement-Anwendung. Bestehend aus einem isoliertem vormontiertem Patchpanel für 12-Ports mit Bezeichnungsstreifen, 6 geschirmten Datenmodulen RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern. Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
