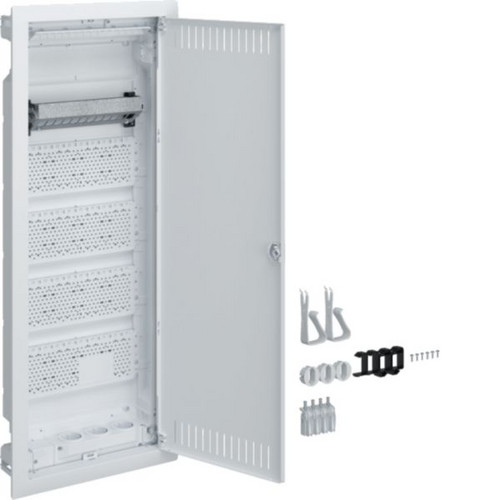

01457841 HAGER VH60NW Multimedia HWV 5-reihig mit Tür
VH60NW
3250616480285
VH60NW
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
29 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Serie Volta
Multimedia-Kleinverteiler, isoliert aufgebauter Patch-Panel zur Aufnahme von 12 Modulen, Montage-Lochblech zur Aufnahme von aktiven und passiven Geräten, Steckdose 3-fach, RK-Klemme für Potentialausgleich, Maße entsprechen den Standardverteilern, Abmessungen nach DIN 43871 Multimedia, volta, HWV, 5-reihig, mit geschlitzter Stahlblechtür. Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung und integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Multimedia-Kleinverteiler, isoliert aufgebauter Patch-Panel zur Aufnahme von 12 Modulen, Montage-Lochblech zur Aufnahme von aktiven und passiven Geräten, Steckdose 3-fach, RK-Klemme für Potentialausgleich, Maße entsprechen den Standardverteilern, Abmessungen nach DIN 43871 Multimedia, volta, HWV, 5-reihig, mit geschlitzter Stahlblechtür. Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung und integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Merkmale
Schutzart (IP) | IP30 |
Breite | 348 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 29 |
Gewicht | 6,4 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85381000 |
Montageart | Hohlwand |
Farbe | weiß |
Höhe | 880.5 mm |
Tiefe | 98 mm |
RAL-Nummer | 9010 |
Mit Montageplatte | ja |
Einbautiefe | 89 mm |
Anzahl der Reihen | 5 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 91.5 mm |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 12 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 845 mm |
Einbaubreite | 314 mm |
Kurzbeschreibung | MM,volta,HWV,5reih,Stahlblechtür |
