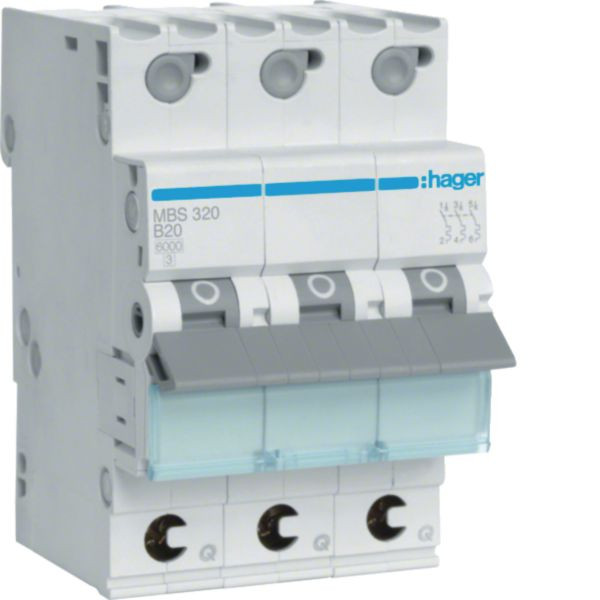

01004904 HAGER MBS320 Sicherungsautomat 3P B-20A SSK
MBS320
3250614314896
MBS320
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
4 ST | Menge übernehmen |
48 ST | Menge übernehmen |
1.152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Bemessungsschaltvermögen 6kA, Auslösecharakteristik B,
Einzelentnahme aus dem Phasenverbund möglich Leitungsschutzschalter 3 polig 6kA B-Charakteristik 20A QuickConnect 3 Module.Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Einzelentnahme aus dem Phasenverbund möglich Leitungsschutzschalter 3 polig 6kA B-Charakteristik 20A QuickConnect 3 Module.Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1152 |
Verpackungseinheit | 48 |
Verpackungseinheit | 4 |
Gewicht | 0,32 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 70 mm |
Bemessungsstrom | 20 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Polzahl (gesamt) | 3 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 3 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Unterputzmontage | ja |
Kurzbeschreibung | LS-Schalter 3polig 6kA B-20A 3M QC |
