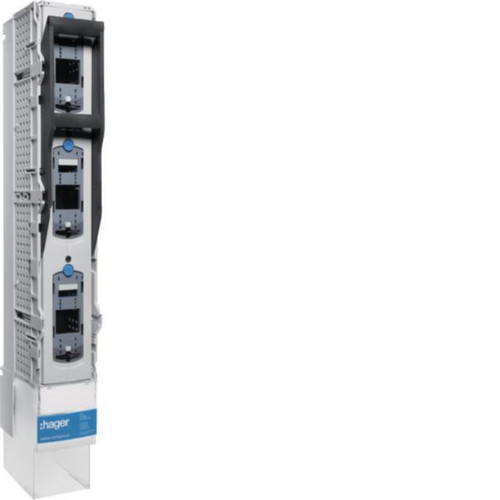

Artikelbild
Abbildung ähnlich
HAGER

01434858
HAGER LVSG1CPX NH1 Schaltleiste Schrauban.

LVSG1CPX 4049857124817 LVSG1CPX
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
50 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die NH-Sicherungs-Lastschaltleiste LV NH1 185mm 3-polig M12 bietet eine zuverlässige Lösung für NH-Trenneranwendungen. Mit einer Breite von 185mm und dreipoliger Ausführung unterstützt sie effizient die Stromverteilung und Sicherung. Die robuste Bauweise mit M12-Anschlüssen garantiert hohe mechanische Festigkeit und einfache Montage. Ideal für den industriellen Einsatz zur sicheren Trennung und Schaltung unter Last.

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 50
Gewicht 4,51
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Ausführung Sicherungslasttrennschalter
Bemessungsdauerstrom Iu 250 A
Bedingter Bemessungskurzschlussstrom Iq 120 kA
Baugröße des Sicherungseinsatzes NH1
Schienenmittenabstand 185 mm ja
Anschlussart Hauptstromkreis Schraubanschluss
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Ausgelöstmeldung ohne
Kurzbeschreibung NH-Sicherungs-Lastschaltleiste / Schaltleiste LV NH1, 185mm, 3-polig, M12
eClass 11.0 - Klasse 27371402
UNSPSC 14.0801 - Klasse 39121600
