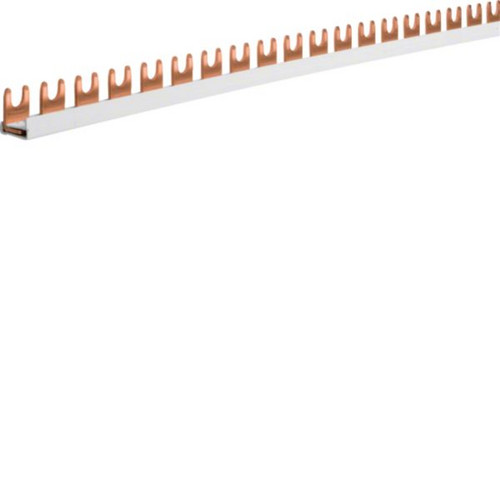

Artikelbild
Abbildung ähnlich
HAGER

01419459
HAGER KDN163B Phasenschiene 1P Gabel 10mm² 57M

KDN163B 3250613740948 KDN163B
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
2.000 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

63A Gabelanschluss 10mm² 57M Phasenschiene 1 polig mit Gabelanschluss 10mm² 63A 57 Module

Merkmale

Länge 1000 mm
Polzahl 1
Verpackungseinheit 2000
Verpackungseinheit 50
Gewicht 0,22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Isoliert ja
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Bemessungsstoßspannung 4.5 kV
Teilungsmaß 17.8 mm
Anzahl der Phasen 1
Geeignet für Anzahl Geräte 57
Max. Bemessungsbetriebsspannung Ue 415 V
Breite in Teilungseinheiten 57
Kurzbeschreibung Phasenschiene 1P Gabel 10mm² 63A 57M
Zuschneidbar ja
Farbe grau
Ausführung des elektrischen Anschlusses Gabel
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117
