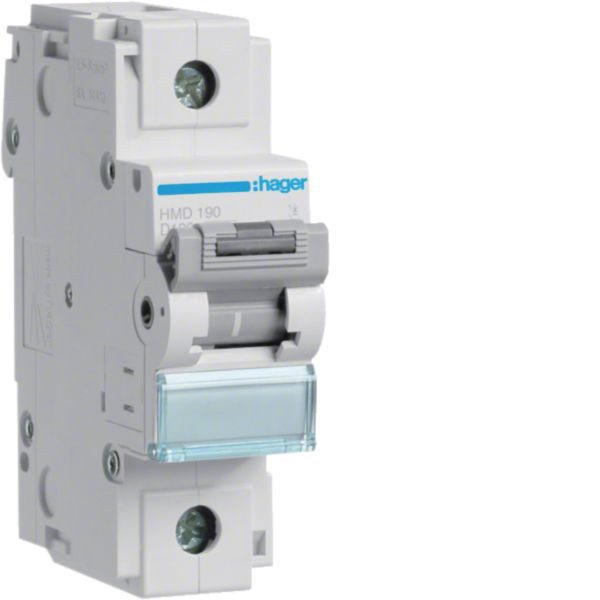

01002233 HAGER HMD190 LS-Schalter 1P 15kA D-100A 1 5M
HMD190
3250613230265
HMD190
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
1.512 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter 1 polig 15kA D-Charakteristik 100A 1.5 Module.Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Merkmale
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Verpackungseinheit | 1512 |
Gewicht | 256 |
Gewichtseinheit | G |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 70 mm |
Bemessungsstrom | 100 A |
Bemessungsspannung | 415 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | D |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 3 |
Breite in Teilungseinheiten | 1.5 |
Polzahl (gesamt) | 1 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 70 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 50 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 15 kA |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 15 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
Unterputzmontage | ja |
Kurzbeschreibung | LS-Schalter 1 polig 15kA D-100A 1.5M |
Verlustleistung | 6.48 W |
