03590271 HAGER HET100DR Leistungsschalter P250 100A70kA
HET100DR
3250613170226
HET100DR
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
144 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

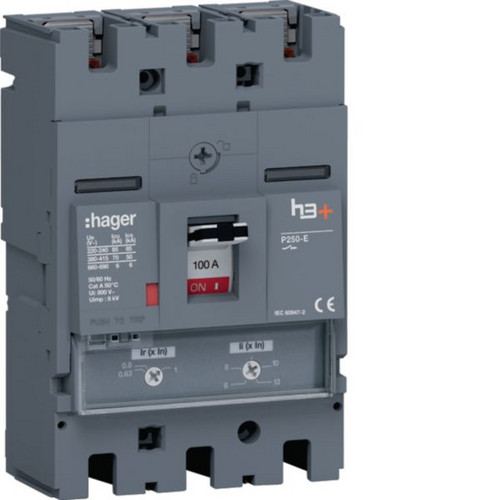

Leistungsschalter h3+ P250 TM ADJ 3P3D 100A 70kA FTC.Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
Merkmale
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 6 |
Verpackungseinheit | 144 |
Gewicht | 1.762 |
Gewichtseinheit | G |
Gewichtbezugsmenge | 1 |
Bemessungsdauerstrom Iu | 100 A |
Überlastauslöser Stromeinstellung | 100 - 63 A |
Position des Anschlusses für Hauptstromkreis | vorne |
Mit Ausgelöstmelder | ja |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 70 kA |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1300 - 600 A |
Motorantrieb optional | ja |
Gerätebauart | Einbaugerät Festeinbautechnik |
Bemessungsspannung | 220 - 690 V |
Hutschienenmontage optional | ja |
Komplettgerät mit Schutzeinheit | ja |
Kurzbeschreibung | Leistungsschalter h3+P250 TM 3x100A 70kA |
Verlustleistung | 18 W |
