Artikelbild
Abbildung ähnlich
HAGER

01525340

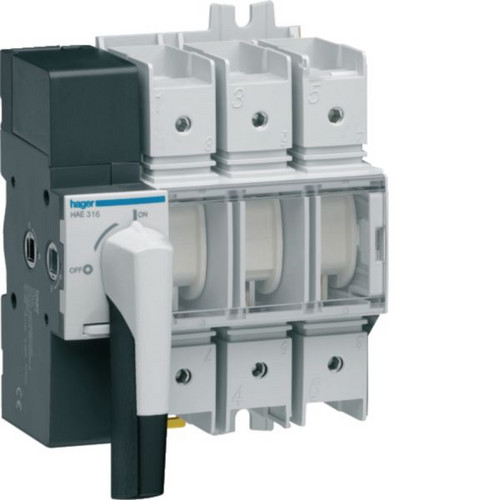

HAGER HAE316 Lasttren. sichtbarer Trennung

HAE316 3250613140328 HAE316
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
240 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Lasttrennschalter 3polig 160A, sichtbare Trennung für Hutschiene/Montageplatte

Merkmale

Breite 109 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 240
Gewicht 0,55
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85353090
Bemessungsdauerstrom Iu 160 A
Bedingter Bemessungskurzschlussstrom Iq 50 kA
Schutzart (IP), frontseitig IP20
Verriegelbar ja
Ausführung als Hauptschalter ja
Ausführung als Sicherheitsschalter ja
Ausführung als Wartungs-/Reparaturschalter ja
Bemessungsbetriebsleistung bei AC-23, 400 V 56 kW
Geeignet für Bodenbefestigung ja
Geeignet für Verteilereinbau ja
Max. Bemessungsbetriebsspannung Ue bei AC 415 V
Gerätebauart Einbaugerät Festeinbautechnik
Bemessungsbetriebsspannung 380 - 415 V
Anzahl der Schalter 1
Bemessungskurzzeitstromfestigkeit Icw 4 kA
Farbe des Betätigungselements grau
Bemessungsdauerstrom bei AC-21, 400 V 160 A
Schaltleistung bei 400 V 105 kW
Bemessungsdauerstrom bei AC-23, 400 V 125 A
Kurzbeschreibung Lasttrennschalter 3P 160A sich. Trennung
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements kurzer Drehgriff
Schutzart (NEMA) sonstige
Höhe 84 mm
Tiefe 132 mm
Breite in Teilungseinheiten 6.22
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
