Abbildung ähnlich

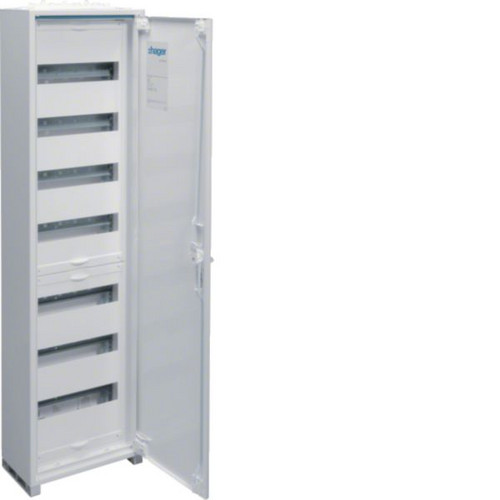

01422651 HAGER FWB71S Feldverteiler AP IP44 84PLE
FWB71S
3250612736898
FWB71S
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Schutzklasse II schutzisoliert, Schutzart IP 44, für AP-, UP- und teilversenkte Montage, Gehäuse aus 1 mm Stahlblech, RAL 9010
Leitungseinführungen oben und unten, Innenausbau bestehend aus Traggerüst mit Hutschienen und Abdeckungen, je Feld sind PE/N- Schnellsteckklemmen eingebaut Feldvert. AP, univers, IP44, SKII, 84PLE, H:1100xB:300xT:161mm, QuickConnect.Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.
Leitungseinführungen oben und unten, Innenausbau bestehend aus Traggerüst mit Hutschienen und Abdeckungen, je Feld sind PE/N- Schnellsteckklemmen eingebaut Feldvert. AP, univers, IP44, SKII, 84PLE, H:1100xB:300xT:161mm, QuickConnect.Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 300 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 12 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85381000 |
| Montageart | Aufputz/Unterputz |
| Farbe | weiß |
| Höhe | 1100 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 7 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 1100 mm |
| Einbautiefe | 161 mm |
| Kurzbeschreibung | Feldverteiler AP,univers,1x7 Reihen,QC |
| Einbaubreite | 300 mm |
| Art der Tür | einfach |
