Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 18 ST | Menge übernehmen |
| 756 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

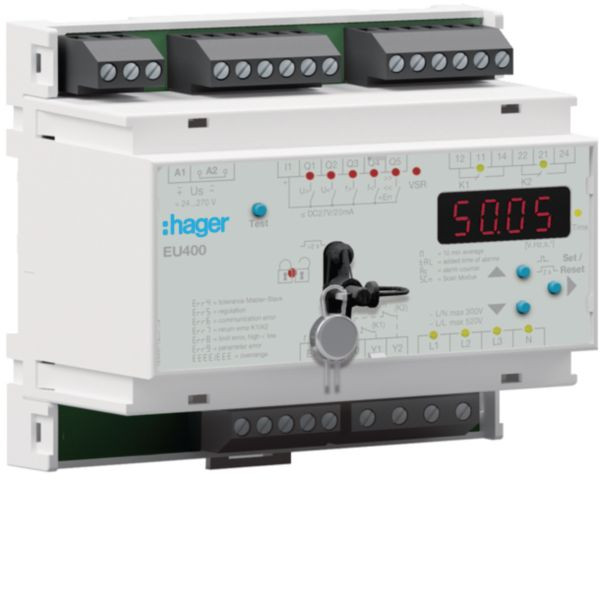

Das Spannungs- und Frequenzrelais mit NA Schutz entspricht der VDE AR-N 4105. Es dient als Spannungsüberwachungsrelais zur präzisen Messung und Überwachung von Netzspannungen. Ideal für den Einsatz in Energieversorgungssystemen zur Vermeidung von Netzinstabilitäten durch schnelles Erkennen von Spannungsabweichungen und Frequenzschwankungen.
Merkmale
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 756 |
| Verpackungseinheit | 18 |
| Gewicht | 0,29 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 105 mm |
| Tiefe | 69 mm |
| 1-Phasen-Unterspannung möglich | ja |
| 3-Phasen-Unterspannung möglich | ja |
| 1-Phasen-Überspannung möglich | ja |
| 3-Phasen-Überspannung möglich | ja |
| 1-Phasen-Fenster möglich | ja |
| 3-Phasen-Fenster möglich | ja |
| Enthält Funktion Gleichspannung-Unterspannung | ja |
| Enthält Funktion Gleichspannung-Überspannung | ja |
| Enthält Funktion Gleichspannung-Fenster | ja |
| Spannungsart des Messbereichs | AC |
| Spannungsmessbereich 1 | 10 - 310 V |
| Spannungsmessbereich 2 | 15 - 530 V |
| Max. zulässige Ansprechverzögerungszeit | 130 s |
| Min. einstellbare Ansprechverzögerungszeit | 0.05 s |
| Max. zulässige Rückfallverzögerungszeit | 999 s |
| Min. einstellbare Rückfallverzögerungszeit | 0.1 s |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Wechsler | 2 |
| Kurzbeschreibung | Spannungsrelais und Frequenzrelais, NA Schutz nach VDE AR-N 4105 |
| Versorgungsspannung bei AC 50 Hz | 24 - 270 V |
| Versorgungsspannung bei AC 60 Hz | 24 - 270 V |
| Versorgungsspannung bei DC | 24 - 240 V |
| Betriebsspannung bei AC 50 Hz | 24 - 270 V |
| Betriebsspannung bei AC 60 Hz | 24 - 270 V |
| Betriebsspannung bei DC | 24 - 240 V |
| Spannungsart der Versorgungsspannung | AC/DC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC/DC |
| eClass 11.0 - Klasse | 27371801 |
| UNSPSC 14.0801 - Klasse | 39122300 |
