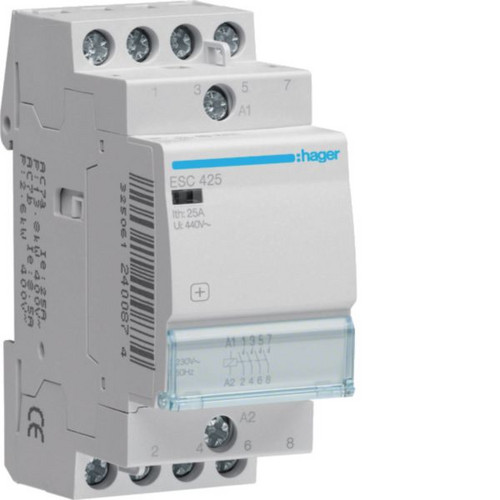

Abbildung ähnlich
01011042 HAGER ESC425 Schütz 25A, 4S, 230V
ESC425
3250612400874
ESC425
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 ST | Menge übernehmen |
| 72 ST | Menge übernehmen |
| 1.728 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
4S, 230 V, Schütze in kompakter Bauweise, gebaut nach EN 61095, DIN VDE 0637-3, Kontaktstellungsanzeige durch Anzeigefenster, plombierbar mit Plombierkappe (Zubehör), Hilfsschalter (Zubehör) sind anflanschbar, integriertes Beschriftungsfeld, Berührungsschutz nach DIN VDE 0106 Teil 100
Installationsschütz 25A 4 Schließer 230V.Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung.
Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Merkmale
| Verpackungseinheit | 1728 |
| Verpackungseinheit | 72 |
| Verpackungseinheit | 6 |
| Gewicht | 0,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Einbautiefe | 60 mm |
| Bemessungsbetriebsspannung | 400 V |
| Max. Glühlampenlast | 1900 W |
| Max. Leuchtstofflampenlast | 950 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 1990 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 810 VA |
| Spannungsart der Betätigungsspannung | AC |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsbetriebsstrom | 25 A |
| Anzahl der Kontakte als Schließer | 4 |
| Bemessungsbetätigungsspannung | 230 V |
| Zusatzeinrichtungen möglich | ja |
| Kurzbeschreibung | Installationsschütz 25A 4S 230V |
