01900114

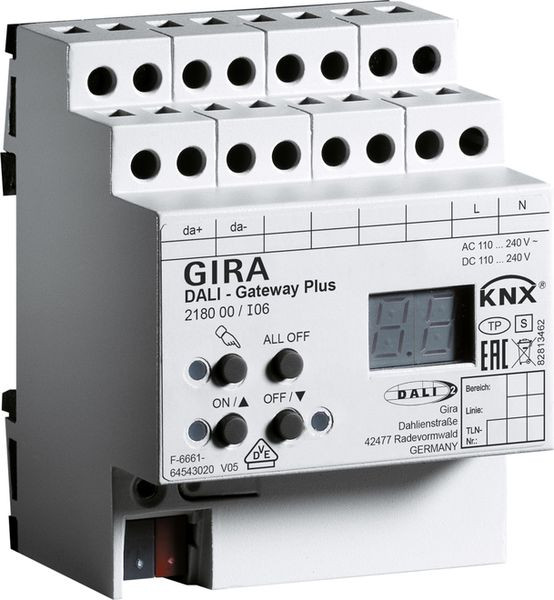

GIRA 218000 DALI Gateway Plus KNX EIB REG

Merkmale:

• Kompatibel zu DALI und DALI-2 Standard.
• Das DALI Gateway Plus bildet die Schnittstelle zwischen einer KNX Installation und einer digitalen DALI Beleuchtungsanlage.
• Steuerung von max. 64? DALI Betriebsgeräten als Einzelsteuerung, Gruppensteuerung in max. 32? Gruppen oder Zentralsteuerung über Broadcasttelegramm (Gruppe 17 - 32 jeweils max. 2 Betriebsgeräte).
• Handbetätigung der Geräte auch unabhängig vom Bus (auch Baustellenbetrieb mit Broadcast-Steuerung).
• Energiesparfunktion: Abschaltung der Versorgungsspannung der DALI Betriebsgeräte im ausgeschalteten Zustand möglich (über zusätzlichen Schaltaktor für KNX).
• 16 Lichtszenen.
• Einbeziehung der Gruppen in die Lichtszenen möglich.
• Effektsteuerung für max. 16 Sequenzen in 1 bis 500 Durchläufen (oder unendlich) konfigurierbar.
• Rückmeldungen von DALI Fehlerstatus oder Kurzschluss und Meldung von Ausfall der Versorgungsspannung.
• Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
• Sammelrückmeldung aller Schaltzustände möglich.
• Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.

Gruppen- und Gerätefunktionen

• Schalten und Helligkeitswert: Aktive (bei ?„nderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen.
• Einstellung des Helligkeitsbereichs möglich.
• Lampenschonendes Ein- und Ausschalten.
• Dimmverhalten parametrierbar.
• Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, erweiterte Treppenhausfunktion? ?€“? Vorwarnfunktion gemä?Ÿ DIN? 18015-2 oder reduzierter Dauerbeleuchtung).
• Sperrfunktion oder alternativ Zwangsstellungsfunktion für jede Gruppe parametrierbar. Bei Sperrfunktion ist das Blinken von Leuchtengruppen möglich.
• Auslesen des DALI Teilnehmerzustands über KNX.
• Betriebsstundenzähler als Vor- und Rückwärtszähler mit Grenzwertauswertung.
• Online- oder Offline-Projektierung der DALI Teilnehmer mit ETS-Plug-in.
• Austausch eines einzelnen defekten DALI Teilnehmers während des Betriebs ohne ETS? möglich.

Betrieb von Notleuchten

• Geeignet für den Betrieb in Notbeleuchtungsanlagen.
• Ansteuerung und ?œberwachung von einzelbatterie- und zentralversorgten DALI Notbeleuchtungsanlagen.
• Unterstützung von DALI Notlichtkonvertern nach EN? 62386-202 (Einzelbatteriebetriebene Notleuchten mit DALI Schnittstelle): Funktionstest, Dauerbetriebstest, eingeschränkter Dauerbetriebstest, Abfrage des Akkuladezustands.

Hinweise:

• DALI-2 Unterstützung ab Indexstand I06.
• Betrieb von Notbeleuchtungsanlagen:
  Die gesetzlichen und normativen Vorgaben sind länderspezifisch unterschiedlich. Es ist in jedem Fall durch den Anwender / Fachplaner zu prüfen, ob die spezifischen Vorgaben eingehalten werden.
• VDE-Zulassung gemä?Ÿ EN? 60669-1, EN? 60669-2-1.
• Projektierung und Inbetriebnahme des Geräts ab ETS? 4.1 (Empfehlung) oder mit der ETS? 3 ab Version "d".

Lieferumfang:

• Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.
