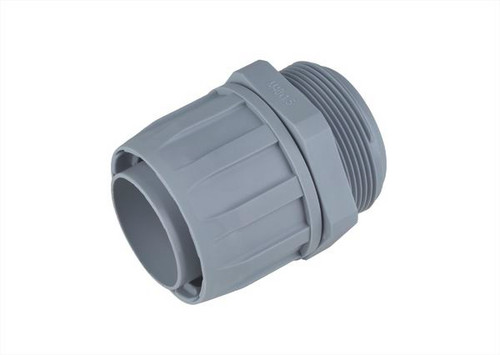

Artikelbild
Abbildung ähnlich
FRÄNKISCHE

01271406
FRÄNKISCHE FKV-SW-K 11M20 Kunststoff-Verschraubung

FKV-SW-K 11M20 4013960381108 28162011
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

Anschlussverschraubung gerade FKV-SW-K M aus Polypropylen mit drehbaren metrischen Kunststoffgewinde. Erfüllt die Schutzklassen IP54. Für den Kunststoff-Spiralschlauch mit Federstahldraht FFKSS-SW. Anwendungen findet er im Maschinen- und Anlagenbau.

Merkmale

Schutzart (IP) IP54
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Farbe grau
Kleinster Innendurchmesser des Schlauches 11.1 mm
Größter Außendurchmesser des Schlauches 26.4 mm
Nenndurchmesser 11 mm
Nenngröße in Zoll sonstige
Gewindeanschlussgröße M20 x 1,5
Material Dichtung ohne Dichtung
Ausführung gerade
Verbindungsart Gewinde
Gewindelänge 9 mm
Gesamtlänge 47.5 mm
Bauform Außengewinde
Drehbares Gewinde ja
Gesamthöhe 47.5 mm
Einteilig ja
Werkstoff der Verschraubung Polypropylen (PP)
Einsatztemperatur -25 - 105 °C
Kurzbeschreibung Anschlussverschraubung für Kunststoff Spiralschlauch metrisch
eClass 11.0 - Klasse 27430311
UNSPSC 14.0801 - Klasse 39131600

Anhänge

icon
Datei
pdb_FKVSWK_M.pdf (114.57 KB)
icon
Datei
pdb_RoHSRichtlinie_Elektroinstallationsrohre.pdf (307.94 KB)
icon
Datei
pdb_BauproduktenVerordnung.pdf (235.8 KB)
icon
Datei
pdb_FKVSWK_M_KE_de.pdf (372.47 KB)
