Artikelbild
Abbildung ähnlich
FINDER

01553291

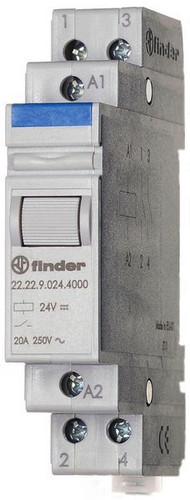

FINDER 22.22.9.024.4000 Installationsrelais

22.22.9.024.4000 8012823111766 222290244000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen
100 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Serie 22.21
20A, für 35 mm-Schiene, Kontaktmaterial: AgSnO2, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20 Installationsrelais für 35 mm-Schiene, 2 Schließer für 20 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1 5000 VA, AC15 1000 VA, Glüh- und Halogenlampen 1000 W, Leuchtstofflampen mit EVG 400 W, Leuchtstofflampen mit KVG 360 W, Energiesparlampen 200 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 400 W, Spulendaten 24 V DC, 1,25 W, 460 Ohm, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20

Merkmale

Verpackungseinheit 1
Verpackungseinheit 5
Verpackungseinheit 100
Gewicht 0,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Montageart DIN-Schiene
Funktion mechanisch
Einbautiefe 58.4 mm
Bemessungsstrom 20 A
Breite in Teilungseinheiten 1
Steuerspannung 1 24 V
Steuerspannungsart 1 DC
Versorgungsspannung 24 V
Max. Schaltstrom (cos phi = 0,6) 12 A
Max. Glühlampenlast 1000 W
Max. Leuchtstofflampenlast 400 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 400 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 360 VA
Spannungsart der Versorgungsspannung DC
Anzahl der Kontakte als Schließer 2
Kurzbeschreibung Installationsrelais für Reiheneinbau, 2 Schließer 20 A, Prüftaste, für 24 V DC
eClass 11.0 - Klasse 27142309
UNSPSC 14.0801 - Klasse 39122300

Weitere Empfehlungen für Sie:

Artikelbild
EATON

01007311
EATON PXL-B16/1 Sicherungsautomat 1PA B-16A 01007311 PXL-B16/1

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 12
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10 kA
Einbautiefe 70.5 mm
Bemessungsstrom 16 A
Bemessungsspannung 230 V
Frequenz 50 - 60 Hz
Auslösecharakteristik B
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 1
Polzahl (gesamt) 1
Bemessungsisolationsspannung Ui 440 V
Anzahl der abgesicherten Pole 1
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 25 mm²
Umgebungstemperatur während des Betriebs -25 - 55 °C
Zusatzeinrichtungen möglich ja
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Verlustleistung 2.3 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen
Artikelbild
EATON

01007328
EATON PXL-B16/3 LS-Schalter 3-pol B16A 01007328 PXL-B16/3

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10 kA
Einbautiefe 70.5 mm
Bemessungsstrom 16 A
Bemessungsspannung 400 V
Frequenz 50 - 60 Hz
Auslösecharakteristik B
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 3
Polzahl (gesamt) 3
Bemessungsisolationsspannung Ui 440 V
Anzahl der abgesicherten Pole 3
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 25 mm²
Umgebungstemperatur während des Betriebs -25 - 55 °C
Zusatzeinrichtungen möglich ja
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Verlustleistung 7.2 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
Artikelbild
EATON

01007334
EATON PXL-C16/3 LS-Schalter 3-pol C16A 01007334 PXL-C16/3

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10 kA
Einbautiefe 70.5 mm
Bemessungsstrom 16 A
Bemessungsspannung 400 V
Frequenz 50 - 60 Hz
Auslösecharakteristik C
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 3
Polzahl (gesamt) 3
Bemessungsisolationsspannung Ui 440 V
Anzahl der abgesicherten Pole 3
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 25 mm²
Umgebungstemperatur während des Betriebs -25 - 55 °C
Zusatzeinrichtungen möglich ja
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Verlustleistung 7.2 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
Artikelbild
DOEPKE

01560010
DOEPKE DFS4 040-4/0,03-B SK FI-Schalterallstrom 01560010 DFS4 040-4/0,03-B SK

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 20
eClass 11.0 - Klasse 27142201
UNSPSC 14.0801 - Klasse 39121601
Montageart DIN-Schiene
Einbautiefe 69 mm
Bemessungsstrom 40 A
Bemessungsspannung 400 V
Fehlerstrom-Typ B
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 3 kA
Breite in Teilungseinheiten 4
Kurzzeitverzögerter Typ ja
Zusatzeinrichtungen möglich ja
Frequenz 50 Hz
Bemessungsfehlerstrom 0.03 A
Bemessungsisolationsspannung Ui 400 V
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
RAL-Nummer (ähnlich) 7035
Verlustleistung 6.1 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen
Artikelbild
EATON

01522323
EATON ZP-IHK Hilfsschalter 01522323 ZP-IHK

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 4
eClass 11.0 - Klasse 27143502
UNSPSC 14.0801 - Klasse 39122200
Bemessungsspannung 230 V
Bemessungsschaltstrom 3 A
Gerätemontage universal
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) 2
Geeignet für max. Stromstärke der Hauptkontakteinheit 6 A
Breite in Teilungseinheiten 0.5
Funktion Hilfsschalter

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
4 ST Menge übernehmen
