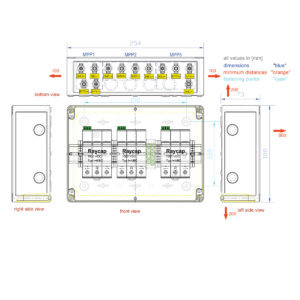

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
"Bem.-Isolierspannung Ui [VDC]: 1000 Bem.-Betriebsspannung Ue [VDC]: 1000 Anzahl unabhängige MPP Eingänge [n]: 3 Anzahl Stränge pro MPP IN [n]: 1 Anzahl Stränge pro MPP OUT [n]: 1 Bemessungsstrom InA (=Summe Isc STC) [ADC]: 96 Auslegungsstrom* Isc max [ADC]: 120 (=Summe Isc STC x 1,25) PRO STRANG: Bemessungsstrom Inc (=Isc STC) [ADC]: 32 Auslegungsstrom* Isc max [ADC]: 40 (= Isc STC x 1,25) Umgebungstemperatur: -25°C - +35°C (kurzzeitig 40°C) Überspannungsschutz: Klasse I-II/""BC"" Sicherungshalter: - Sicherung: - Lasttrennstelle: - Eingang: Sunclix Ausgang: Sunclix Schutzklasse: II IP Schutzart: IP65 Konformität: IEC 61439-1/2 Art der Montage: Wandmontage Abmessungen:(BxHxT)mm 254 x 180 x 111 Gehäuse: Polycarbonat (PC) Gehäuse mit transparentem Schraubdeckel Montageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!) Einführungen 1x Sunclix-Paar am Eingang und 1x Sunclix-Paar am Ausgang bei jedem MPP Erde: 1x M20 (d= 6,0-13,0) 1x M12 Druckausgleichselement * der Auslegungsstrom ISC MAX lt. VDE 0100-712:2016-10 beinhaltet den Faktor 1,25 für ISC STC des PV-Moduls, bzw. des PV-Stranges."
Merkmale
| Schutzart (IP) | IP65 |
| Breite | 250 mm |
| Gewicht | 16 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Farbe | grau |
| Höhe | 175 mm |
| Tiefe | 100 mm |
| Anzahl der Eingänge | 3 |
| Anzahl der Leitungseinführungen | 12 |
| Max. Ausgangsstrom | 120 A |
| Einsatztemperatur | -25 - 35 °C |
| Werkstoff | Kunststoff |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| Mit Erdungsanschluss | ja |
| String-Absicherung | 2-polig |
| Max. Eingangsspannung DC | 1000 V |
| Max. Eingangsstrom pro String | 40 A |
| Anzahl der String-Eingänge | 3 |
