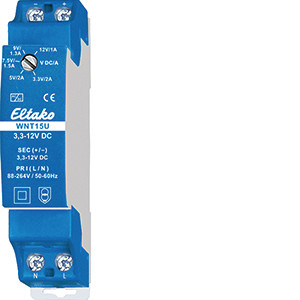

Abbildung ähnlich
04616596 ELTAKO WNT15U/3,3-12VDC Schaltnetzteile
WNT15U/3,3-12VDC
4010312401859
20000175
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Universal-Weitbereichs-Schaltnetzteil. Mit 5 einstellbaren Ausgangsspannungen 3,3V/2A, 5V/2A, 7,5V/1,5A, 9V/1,3A, 12V/1A. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Bei einer Belastung größer als 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen und bei Dimmern ist beidseitig 1/2 Teilungseinheit Lüftungsabstand mit den Distanzstücken DS12 erforderlich. Wirkungsgrad 86%. Weitbereichs-Eingangsspannung 88-264VAC (110 V -20% bis 240V +10%). Stabilisierte Ausgangsspannung ±1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion).
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 18 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 10 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 58 mm |
| Tiefe | 58 mm |
| Einbaubreite | 18 mm |
| Geeignet für Reiheneinbau | ja |
| Breite in Teilungseinheiten | 1 |
| Spannungsart der Versorgungsspannung | AC |
| Leistungsabgabe | 12 W |
| Ausgangsspannung geregelt | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Tragschienenmontage möglich | ja |
| Stabilisiert | ja |
| 1. Ausgangsspannung | 12 - 3.3 V |
| Bemessungsversorgungsspannung bei AC 50 Hz | 110 - 240 V |
| Kurzschlussfest | ja |
| Max. Ausgangsstrom 1 | 1 A |
| Nennwert Ausgangsspannung 1 | 12 V |
| Nennwert Ausgangsstrom 1 | 1 A |
| Kurzbeschreibung | Universal-Weitbereichs-Schaltnetzteil |
