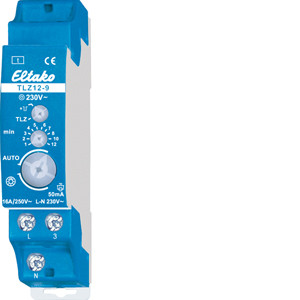

02518784 ELTAKO TLZ12-9 Treppenlicht-Zeitschalter
TLZ12-9
4010312401620
23100836
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
für Montage auf Tragschiene DIN-EN 50 022,
für ältere Installationen, für die Steuerspannung 230V AC, sehr geringes Schaltgeräusch, Glimmlampenstrom 50mA, für 3-Leiter-Schaltungen, nicht nachschaltbar, ohne autom. Erkennung der Schaltungsart, mit einem Relais für 2300W Glühlampenlast, Dauerlichtschalter, Ausschaltvorwarnung und Taster-Dauerlicht nicht zuschaltbar, Kontaktschaltung im Nulldurchgang der Sinuswelle zur Gerät und Lampenschonung 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, ESL bis 200W, Glühlampen bis 2300W. Ausschaltvorwarnung zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Die geräuschlose Elektronik belästigt nicht das empfindlichste Ohr – ganz im Gegensatz zu vielen Synchronmotoren mit mechanischem Getriebe. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- und Schaltspannung 230V. Glimmlampenstrom bis 50mA abhängig von der Zündspannung der Glimmlampen. Genaue Zeiteinstellung 1 bis 12 Minuten mit Minutenskala. Eigener Dauerlicht-Schalter mit dem großen Drehschalter. Für 3-Leiter-Schaltungen mit Dachbodenbeleuchtung, nicht nachschaltbar. Nur zur Nachrüstung bestehender Anlagen. Nach einem Stromausfall wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen.
für ältere Installationen, für die Steuerspannung 230V AC, sehr geringes Schaltgeräusch, Glimmlampenstrom 50mA, für 3-Leiter-Schaltungen, nicht nachschaltbar, ohne autom. Erkennung der Schaltungsart, mit einem Relais für 2300W Glühlampenlast, Dauerlichtschalter, Ausschaltvorwarnung und Taster-Dauerlicht nicht zuschaltbar, Kontaktschaltung im Nulldurchgang der Sinuswelle zur Gerät und Lampenschonung 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, ESL bis 200W, Glühlampen bis 2300W. Ausschaltvorwarnung zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Die geräuschlose Elektronik belästigt nicht das empfindlichste Ohr – ganz im Gegensatz zu vielen Synchronmotoren mit mechanischem Getriebe. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- und Schaltspannung 230V. Glimmlampenstrom bis 50mA abhängig von der Zündspannung der Glimmlampen. Genaue Zeiteinstellung 1 bis 12 Minuten mit Minutenskala. Eigener Dauerlicht-Schalter mit dem großen Drehschalter. Für 3-Leiter-Schaltungen mit Dachbodenbeleuchtung, nicht nachschaltbar. Nur zur Nachrüstung bestehender Anlagen. Nach einem Stromausfall wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen.
Merkmale
Verpackungseinheit | 1 |
Verpackungseinheit | 100 |
Verpackungseinheit | 10 |
Gewicht | 0,08 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364900 |
Montageart | Unterputz |
Einbautiefe | 18 mm |
Rückfallverzögerung | 1 - 12 min |
Steuerspannung 1 | 230 - 8 V |
Steuerspannungsart 1 | AC |
Frequenz der Steuerspannung 1 | 50 Hz |
Ausschaltvorwarnung | flackern |
Nachschaltung | nachschaltbar + Dauerlicht + Zeitverlängerung |
Spannungsart der Versorgungsspannung | AC |
Versorgungsspannung | 250 V |
Max. Glühlampenlast | 2000 W |
Max. Leuchtstofflampenlast | 1000 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
Bemessungsschaltstrom | 10 A |
Taster Glimmlampenstrom | 50 mA |
Max. Schaltleistung LED | 100 W |
Funktion | elektronisch mit Ausschaltvorwarnung |
Schaltungsart | 3-Leiter-Schaltung |
Anzahl der Kontakte als Schließer | 1 |
Leistungsaufnahme | 600 W |
Kurzbeschreibung | Treppenlicht-Zeitschalter, 1 Schließer 16A |
