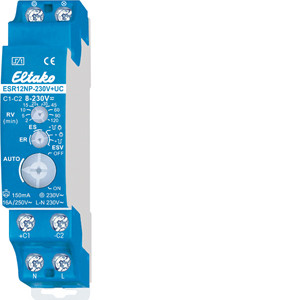

01508279 ELTAKO ESR12NP-230V+UC Stromstoß-Relais
ESR12NP-230V+UC
4010312107928
21100102
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
für Montage auf Tragschienen DIN-EN 60715 TH35
16A/250V AC nicht potenzialfrei, Steuereingang 230V AC und zusätzlich Universalsteuerspannung 8 bis 230V UC, mit Drehschalter für die Funktionen ER = Schaltrelais, ES = Stromstoßschalter und ESV = Stromstoßschalter mit Rückfallverzögerung von 2 bis 120 Minuten plus zuschaltbarer Ausschaltvorwarnung und Tasterdauerlicht, Versorgungsspannung 230V AC, Schaltung im Nulldurchgang zur Kontakt- und Leuchtmittelschonung 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2300W, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Genaue Zeiteinstellung der Rückfallverzögerung RV in der Funktion ESV von 2 bis 120 Minuten mit Minutenskala. Mit Ansteuerungs-LED. Diese blinkt nach 15 Minuten bei blockiertem Taster (nicht in der Funktion ER). Am 230V-Steuereingang Glimmlampenstrom bis 150mA, unabhängig von der Zündspannung (nicht in der Funktion ER). In den Relaisfunktionen zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit einem Drehschalter kann auf die Funktionen ES, ER und ESV gestellt werden: ES = Stromstoßschalter. ER = Schaltrelais. ESV = Stromstoßschalter mit Rückfallverzögerung. Der Stromstoßschalter schaltet sich nach Ablauf der eingestellten Verzögerungszeit automatisch aus, wenn der manuelle Aus-Befehl nicht gegeben wurde. Zeitbereich bis 120 Minuten einstellbar. ESV + Ausschaltvorwarnung = Bei zugeschalteter Ausschaltvorwarnung erfolgt 30 Sekunden vor Zeitablauf die Ausschaltvorwarnung durch mehrfaches kurzes Flackern der Beleuchtung. In dieser Zeit kann nachgeschaltet werden. ESV + Taster-Dauerlicht = Bei zugeschaltetem Taster-Dauerlicht schaltet dieser Stromstoßschalter auf Dauerlicht, wenn ein Steuertaster länger als 1 Sekunde betätigt wird. Es kann durch erneutes Tasten länger als 2 Sekunden ausgeschaltet werden. Wird dies vergessen, so wird das Dauerlicht automatisch nach 2 Stunden abgeschaltet. ESV + Ausschaltvorwarnung und Taster-Dauerlicht = Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Befindet sich dieses Stromstoß-Schaltrelais in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden.
16A/250V AC nicht potenzialfrei, Steuereingang 230V AC und zusätzlich Universalsteuerspannung 8 bis 230V UC, mit Drehschalter für die Funktionen ER = Schaltrelais, ES = Stromstoßschalter und ESV = Stromstoßschalter mit Rückfallverzögerung von 2 bis 120 Minuten plus zuschaltbarer Ausschaltvorwarnung und Tasterdauerlicht, Versorgungsspannung 230V AC, Schaltung im Nulldurchgang zur Kontakt- und Leuchtmittelschonung 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2300W, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Genaue Zeiteinstellung der Rückfallverzögerung RV in der Funktion ESV von 2 bis 120 Minuten mit Minutenskala. Mit Ansteuerungs-LED. Diese blinkt nach 15 Minuten bei blockiertem Taster (nicht in der Funktion ER). Am 230V-Steuereingang Glimmlampenstrom bis 150mA, unabhängig von der Zündspannung (nicht in der Funktion ER). In den Relaisfunktionen zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit einem Drehschalter kann auf die Funktionen ES, ER und ESV gestellt werden: ES = Stromstoßschalter. ER = Schaltrelais. ESV = Stromstoßschalter mit Rückfallverzögerung. Der Stromstoßschalter schaltet sich nach Ablauf der eingestellten Verzögerungszeit automatisch aus, wenn der manuelle Aus-Befehl nicht gegeben wurde. Zeitbereich bis 120 Minuten einstellbar. ESV + Ausschaltvorwarnung = Bei zugeschalteter Ausschaltvorwarnung erfolgt 30 Sekunden vor Zeitablauf die Ausschaltvorwarnung durch mehrfaches kurzes Flackern der Beleuchtung. In dieser Zeit kann nachgeschaltet werden. ESV + Taster-Dauerlicht = Bei zugeschaltetem Taster-Dauerlicht schaltet dieser Stromstoßschalter auf Dauerlicht, wenn ein Steuertaster länger als 1 Sekunde betätigt wird. Es kann durch erneutes Tasten länger als 2 Sekunden ausgeschaltet werden. Wird dies vergessen, so wird das Dauerlicht automatisch nach 2 Stunden abgeschaltet. ESV + Ausschaltvorwarnung und Taster-Dauerlicht = Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Befindet sich dieses Stromstoß-Schaltrelais in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden.
Merkmale
Verpackungseinheit | 1 |
Verpackungseinheit | 100 |
Verpackungseinheit | 10 |
Gewicht | 0,05 |
Statistische Warennummer | 85364900 |
Montageart | DIN-Schiene |
Funktion | elektronisch mit Rückfallverzögerung |
Einbautiefe | 58 mm |
Breite in Teilungseinheiten | 1 |
Steuerspannung 1 | 230 V |
Steuerspannung 2 | 10 - 230 V |
Steuerspannungsart 1 | AC |
Steuerspannungsart 2 | DC |
Frequenz der Steuerspannung 1 | 50 Hz |
Frequenz der Steuerspannung 2 | 50 Hz |
Spannungsart der Versorgungsspannung | AC/DC |
Versorgungsspannung | 230 V |
Max. Schaltstrom (cos phi = 0,6) | 8 A |
Max. Glühlampenlast | 2300 W |
Max. Leuchtstofflampenlast | 1000 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
Bemessungsschaltstrom | 16 A |
Anzahl der Kontakte als Schließer | 1 |
Kurzbeschreibung | Stromstoß-Schaltrelais, 1 Schließer 16A |
