ELTAKO

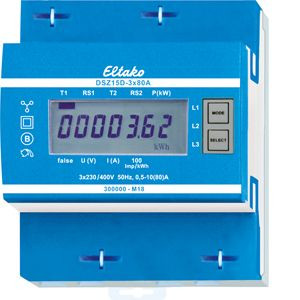

03560288 ELTAKO DSZ15D-3x80A MID Drehstromzähler MID gee

DSZ15D-3x80A MID 4010312501634 28380015
Top-Seller
auf Anfrage
je 1 Stk
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 Stk Menge übernehmen
30 Stk Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stk
Bestellschritt 1 Stk

Produktalternative:

PROTEC.class

PROTEC.class PDSZDMID 100 Drehstromzähler digital MID
PDSZDMID 100

auf Anfrage
keine Verfügbarkeitsinformationen
je 1 Stk

Beschreibung

NACHFOLGER von 03502350 DSZ12D-3X80A

Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt. Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 30
Gewicht 0,9
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart REG
Anzeigeart digital
Frequenz 50 Hz
Maximalstrom (Imax) 80 A
Breite in Teilungseinheiten 4
Anzahl der Stellen 7
Zählertyp elektronisch
Ausführung der Schnittstelle sonstige
Energieart Wirkleistung
Tarifausführung Zweitarif
Tarifsteuerung extern
Geeicht ja
Impulsausgang optisch
Impulsart S0
Impulsrate 1000 Imp/kWh (k
Genauigkeitsklasse B
Polart Vierleiter
Nennspannung (Un) N-L 230 V
Nennspannung (Un) L-L 400 V
Nennstrom (In) 10 A
