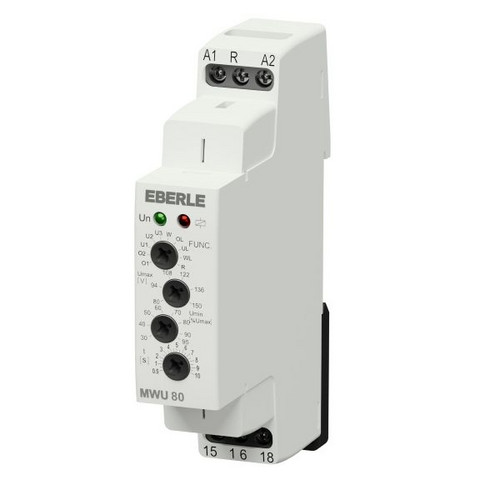

Artikelbild
Abbildung ähnlich
EBERLE

66008989
EBERLE MWU 80 Spannungsüberwachungsrelais

MWU 80 4017254170188 040017791200
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Das multifunktionale Überwachungsrelais MWU dient der Überwachung von Über- und/oder Unterspannung (Fenstermodus möglich), AC/DC 24…150 V. Die Schwellwerte der Über- und Unterspannung werden über zwei Potentiometer eingestellt. Wenn die überwachte Spannung den eingestellten oberen Schwellwert bzw. den eingestellten unteren Schwellwert für eine längere als die frontseitig eingestellte Zeitverzögerung über- bzw. unterschreitet, öffnet das Ausgangsrelais. Möglichkeit der Funktionen mit Fehlerstatusspeicher. Misst den tatsächlich effektiven Spannungswert - TRUE RMS

Merkmale

Breite 17.6 mm
Verpackungseinheit 1
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 90 mm
Tiefe 64 mm
Spannungsart der Versorgungsspannung AC/DC
1-Phasen-Unterspannung möglich ja
1-Phasen-Überspannung möglich ja
1-Phasen-Fenster möglich ja
Enthält Funktion Gleichspannung-Unterspannung ja
Enthält Funktion Gleichspannung-Überspannung ja
Enthält Funktion Gleichspannung-Fenster ja
Spannungsart des Messbereichs AC/DC
Ausführung des elektrischen Anschlusses Schraubanschluss
Spannungsart der Betriebsspannung AC/DC
Spannungsmessbereich 1 150 - 24 V
Bemessungsschaltstrom 16 A
Versorgungsspannung bei AC 50 Hz 150 - 24 V
Versorgungsspannung bei AC 60 Hz 150 - 24 V
Versorgungsspannung bei DC 150 - 24 V
Max. zulässige Ansprechverzögerungszeit 10 s
Min. einstellbare Ansprechverzögerungszeit 0.5 s
Betriebsspannung bei AC 50 Hz 150 - 24 V
Betriebsspannung bei AC 60 Hz 150 - 24 V
Betriebsspannung bei DC 150 - 24 V
Anzahl der Kontakte als Wechsler 1
Kurzbeschreibung Spannungsüberwachungsrelais bzw. -wächter (Fenstermodus), AC/DC 24…150 V (AC 50/60 Hz), 16 A/ AC1, 1 Wechsler
eClass 11.0 - Klasse 27371801
UNSPSC 14.0801 - Klasse 39122300
