Beschreibung

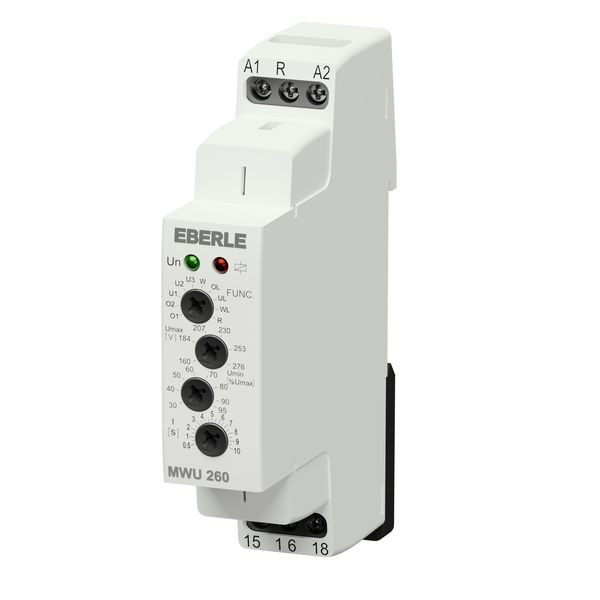

Das multifunktionale Überwachungsrelais MWU dient der Überwachung von Über- und/oder Unterspannung (Fenstermodus möglich), AC/DC 48…276 V. Die Schwellwerte der Über- und Unterspannung werden über zwei Potentiometer eingestellt. Wenn die überwachte Spannung den eingestellten oberen Schwellwert bzw. den eingestellten unteren Schwellwert für eine längere als die frontseitig eingestellte Zeitverzögerung über- bzw. unterschreitet, öffnet das Ausgangsrelais. Möglichkeit der Funktionen mit Fehlerstatusspeicher. Misst den tatsächlich effektiven Spannungswert - TRUE RMS
Merkmale
| Breite | 17.6 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 90 mm |
| Tiefe | 64 mm |
| Spannungsart der Versorgungsspannung | AC/DC |
| 1-Phasen-Unterspannung möglich | ja |
| 1-Phasen-Überspannung möglich | ja |
| 1-Phasen-Fenster möglich | ja |
| Enthält Funktion Gleichspannung-Unterspannung | ja |
| Enthält Funktion Gleichspannung-Überspannung | ja |
| Enthält Funktion Gleichspannung-Fenster | ja |
| Spannungsart des Messbereichs | AC/DC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC/DC |
| Spannungsmessbereich 1 | 276 - 48 V |
| Bemessungsschaltstrom | 16 A |
| Versorgungsspannung bei AC 50 Hz | 276 - 48 V |
| Versorgungsspannung bei AC 60 Hz | 276 - 48 V |
| Versorgungsspannung bei DC | 276 - 48 V |
| Max. zulässige Ansprechverzögerungszeit | 10 s |
| Min. einstellbare Ansprechverzögerungszeit | 0.5 s |
| Betriebsspannung bei AC 50 Hz | 276 - 48 V |
| Betriebsspannung bei AC 60 Hz | 276 - 48 V |
| Betriebsspannung bei DC | 276 - 48 V |
| Anzahl der Kontakte als Wechsler | 1 |
| Kurzbeschreibung | Spannungsüberwachungsrelais bzw. -wächter (Fenstermodus), AC/DC 48…276 V (AC 50/60 Hz), 16 A/ AC1, 1 Wechsler |
| eClass 11.0 - Klasse | 27371801 |
| UNSPSC 14.0801 - Klasse | 39122300 |
