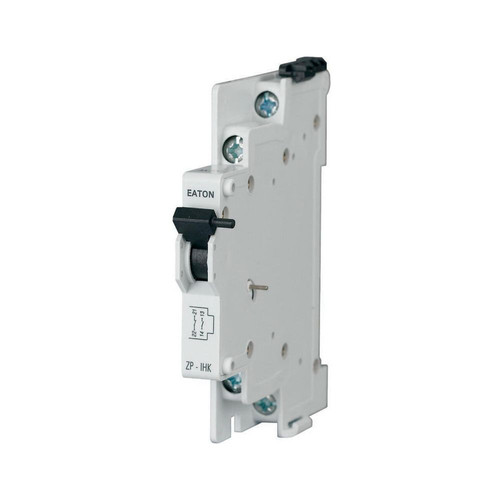

Abbildung ähnlich
01522323 EATON ZP-IHK Hilfsschalter
ZP-IHK
4015082860523
286052
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
für PXL, schnappbar
Ausführung entsprechend IEC/EN 62019, schraubenlose Montage, nachträglich anschnappbar an PLS und PKNM, ZP-IHK, ZP-WHK: zusätzlich 1x Huckepack an sich selbst anschnappbar, angegebene Mindestspannungen gelten je Schaltstrecke. Beachtung bei Reihenschaltungen!, durch Kontaktmaterial und Konstruktion besonders geeignet für Kleinspannungen, Kontaktfunktion mit Relativbewegung (selbstreinigende Kontakte), ZP-NHK: Funktion eines der beiden Wechsler-Kontakte umschaltbar von “Hilfsschalter” auf “Auslöse-Signalschalter”, Auslöse-Signalkontakt meldet elektrische Auslösung, Prüftaste für Kontaktfunktion ”elektr. Auslösung”
Merkmale
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Gewicht | 0,04 |
| Statistische Warennummer | 85365080 |
| Bemessungsspannung | 230 V |
| Bemessungsschaltstrom | 3 A |
| Gerätemontage | universal |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |
| Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) | 2 |
| Geeignet für max. Stromstärke der Hauptkontakteinheit | 6 A |
| Breite in Teilungseinheiten | 0.5 |
| Funktion | Hilfsschalter |
| Kurzbeschreibung | Hilfsschalter, 1S+1Ö, 3A, 250VAC |
