Artikelbild
Abbildung ähnlich
EATON

01504416

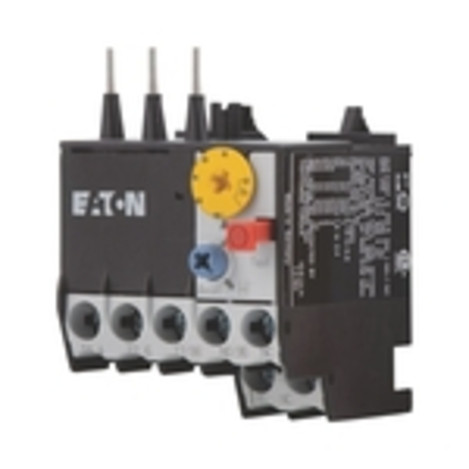

EATON ZE-9 MOTORSCHUTZRELAIS

ZE-9 4015080147084 014708
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

mit Phasenausfallempfindlichkeit nach IEC 947,
VDE 0660 T 104. Geeignet zum Schutz von EExe-Motoren.
Verwendbar für: DIL EM, bei Reihenmontage Abstand 5 mm zwischen den Relais einhalten, SDAINL EM Motorschutzrelais, Sortiment: Überlastrelais ZE für Kleinschütze, Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102, Beschreibung: Test/Aus-Taste, Reset-Taste Hand/Auto, Freiauslösung, Montagetyp: Direktmontage, Hilfskontakte S = Schließer: 1 S, Hilfskontakte Ö = Öffner: 1 Ö, verwendbar für: DILEM, DIULEM/21/MV, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, UL, CSA, Schutzart: IP20

Merkmale

Verpackungseinheit 1
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364110
Montageart Direktanbau
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Auslöseklasse CLASS 10 A
Anschlussart Hauptstromkreis Schraubanschluss
Einstellbarer Strombereich 6 - 9 A
Kupferzahl 1 /100st
Kupfer-Basis 150,00 EUR/100kg
Max. Bemessungsbetriebsspannung Ue 690 V
Reset-Funktion automatisch ja
Reset-Funktion Taster ja
Kurzbeschreibung Motorschutzrelais, Ir= 6 - 9 A, 1 S, 1 Ö, Direktmontage
eClass 11.0 - Klasse 27371501
UNSPSC 14.0801 - Klasse 39122330

Weitere Empfehlungen für Sie:

Artikelbild
EATON

01504152
EATON DILEM-10(230V50HZ240 LEISTUNGSSCHUETZ 01504152 DILEM-10(230V50HZ240

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 5
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6.6 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3 kW
Bemessungsbetriebsleistung NEMA 3.7 kW
Höhe 58 mm
Tiefe 52 mm
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen
Artikelbild
EATON

01504157
EATON 22DILEM HILFSBAUSTEIN 01504157 22DILEM

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Verpackungseinheit 1
Verpackungseinheit 5
eClass 11.0 - Klasse 27371302
UNSPSC 14.0801 - Klasse 39121529
Montageart Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 4 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 2
Ausführung aufsteckbar
Fassung ohne

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen
Artikelbild
EATON

01504388
EATON ZE-6 MOTORSCHUTZRELAIS 01504388 ZE-6

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Verpackungseinheit 1
eClass 11.0 - Klasse 27371501
UNSPSC 14.0801 - Klasse 39122330
Montageart Direktanbau
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Auslöseklasse CLASS 10 A
Anschlussart Hauptstromkreis Schraubanschluss
Einstellbarer Strombereich 4 - 6 A
Max. Bemessungsbetriebsspannung Ue 690 V
Reset-Funktion automatisch ja
Reset-Funktion Taster ja

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
Artikelbild
EATON

01504181
EATON DILEM-10(24V50HZ) LEISTUNGSSCHUETZ 01504181 DILEM-10(24V50HZ)

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 5
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6.6 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3 kW
Bemessungsbetriebsleistung NEMA 3.7 kW
Höhe 58 mm
Tiefe 52 mm
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen
Artikelbild
EATON

01504121
EATON 31DILE HILFSBAUSTEIN 01504121 31DILE

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Verpackungseinheit 1
Verpackungseinheit 5
eClass 11.0 - Klasse 27371302
UNSPSC 14.0801 - Klasse 39121529
Montageart Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 4 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 3
Ausführung aufsteckbar
Fassung ohne

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen
