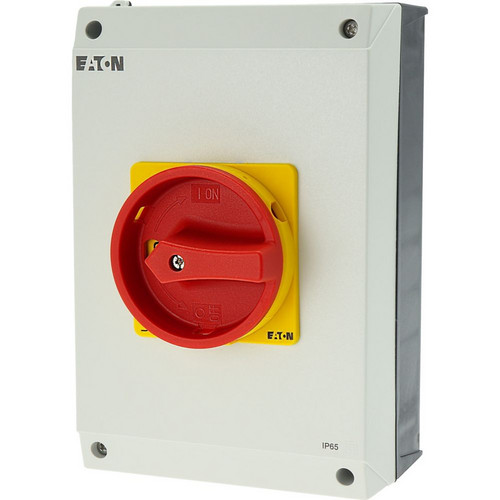

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Ausgerüstet mit rotem Sperrgriff und gelbem Sperrkranz. 0-Stellung abschließbar mit max. 3 Vorhängeschlössern. Verwendbar als Not-Aus-Schalter nach VDE 0113 und als Reparatur- und Wartungsschalter. Mit Hilfskontakten 1Ö/1S.
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T5B, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 6-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Merkmale
| Breite | 160 mm |
| Polzahl | 6 |
| Verpackungseinheit | 1 |
| Gewicht | 1,86 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365019 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsdauerstrom Iu | 63 A |
| Bedingter Bemessungskurzschlussstrom Iq | 2 kA |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 kW |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 1.3 kA |
| Farbe des Betätigungselements | rot |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Schaltleistung bei 400 V | 30 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Schutzart (NEMA) | 12 |
| Höhe | 204 mm |
| Tiefe | 240 mm |
| Kurzbeschreibung | Hauptschalter, T5B, 63 A, Aufbau, 4 Baueinheit(en), 6-polig, 1 S, 1 Ö, NOT-AUS-Funktion, roter Drehgriff, gelber Sperrkranz |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
