02524485 EATON T0-4-15682/I1/SVB HAUPTSCHALTER
T0-4-15682/I1/SVB
4015082071615
207161
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

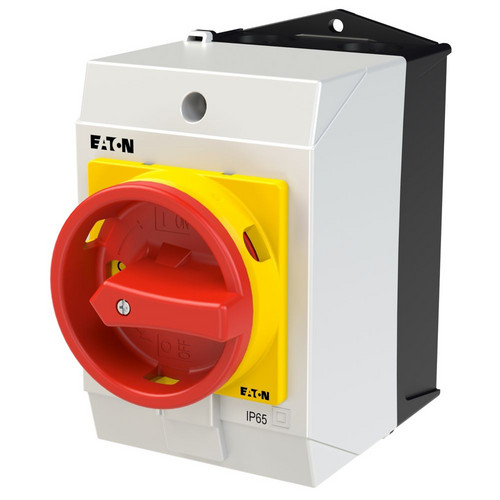

Ausgerüstet mit rotem Sperrgriff und gelbem Sperrkranz. 0-Stellung abschließbar mit max. 3 Vorhängeschlössern. Verwendbar als Not-Aus-Schalter nach VDE 0113 und als Reparatur- und Wartungsschalter. Mit Hilfskontakten 1Ö/1S.
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 6-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Merkmale
Breite | 84 mm |
Polzahl | 6 |
Verpackungseinheit | 1 |
Gewicht | 0,45 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365019 |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Bemessungsdauerstrom Iu | 20 A |
Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
Schutzart (IP), frontseitig | IP65 |
Verriegelbar | ja |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung als NOT-AUS-Einrichtung | ja |
Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
Ausführung als Hauptschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 5.5 kW |
Geeignet für Bodenbefestigung | ja |
Gerätebauart | Komplettgerät im Gehäuse |
Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
Bemessungsbetriebsspannung | 690 V |
Anzahl der Schalter | 1 |
Bemessungskurzzeitstromfestigkeit Icw | 0.32 kA |
Farbe des Betätigungselements | rot |
Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
Schaltleistung bei 400 V | 5.5 kW |
Bemessungsdauerstrom bei AC-23, 400 V | 13.3 A |
Schutzart (NEMA) | 12 |
Höhe | 140 mm |
Tiefe | 150 mm |
Kurzbeschreibung | Hauptschalter, T0, 20 A, Aufbau, 4 Baueinheit(en), 6-polig, 1 Schließer, 1 Öffner, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschl |
