Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

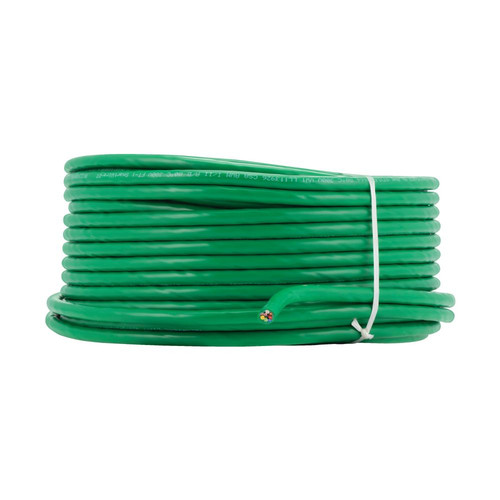

zur Verlegung des SmartWire-DT Netzwerks außerhalb des Schaltschranks
50 m, 8-polig, SmartWire-DT-Rundleitung mit 8 mm Durchmesser zum Anschluss der SmartWire-DT-Karten außerhalb des Schaltschranks, unkonfektioniert, zum Anschluss an SWD Adapter SWD4-8FRF-10 sowie PCBs M22-SWD-Ix.
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 4,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Verseilelement | Paare |
| Schirm über Verseilung | ohne |
| Leiter-Klasse | Kl.2 = mehrdrähtig |
| Ader-Zahl | 8 |
| Außendurchmesser ca. | 8.2 mm |
| Leiter-Nennquerschnitt | 0.5 mm² |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -20 - 80 °C |
| Anzahl der Verseilelemente | 4 |
| Verseilung | Bündel |
| Kategorie | sonstige |
| Zul. Kabelaußentemperatur bei Montage/Handling | -10 - 80 °C |
| NVP-Wert | 66.5 % |
| Ölbeständig nach EN 60811-404 | ja |
| Leiter-Oberfläche | blank |
| Brandverhaltensklasse nach EN 13501-6 | ohne |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung | 120 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 120 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 120 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | Polypropylen (PP) |
| Werkstoff der Aderisolation | sonstige |
| Geeignet als Signalkabel | ja |
| Kupferzahl | 28 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Kabeltyp | sonstige |
| Nennspannung U | 24 V |
| Wellenwiderstand | 100 Ohm |
| Leitungs-Breite ca. | 8.2 mm |
| Kurzbeschreibung | Round cable, SmartWire-DT, 50m, 8-Pole, 8mm |
| Ader-Kennzeichnung | Farbe |
| Mantel-Farbe | grün |
| Leiter-Durchmesser | 1.5 mm |
| Leiter-Material | sonstige |
| Schirm über Verseilelement | Folie |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Bewehrung/Armierung | ohne |
| Schutzmantel | sonstige |
| Leitungs-Höhe ca. | 100 mm |
| AWG-Größe | 20 |
| Material Bewehrung | sonstige |
| Kabelgeometrie | rund |
| Zulässige Art der Installation im Erdreich | sonstige |
| eClass 11.0 - Klasse | 27061801 |
| UNSPSC 14.0801 - Klasse | 26121616 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
