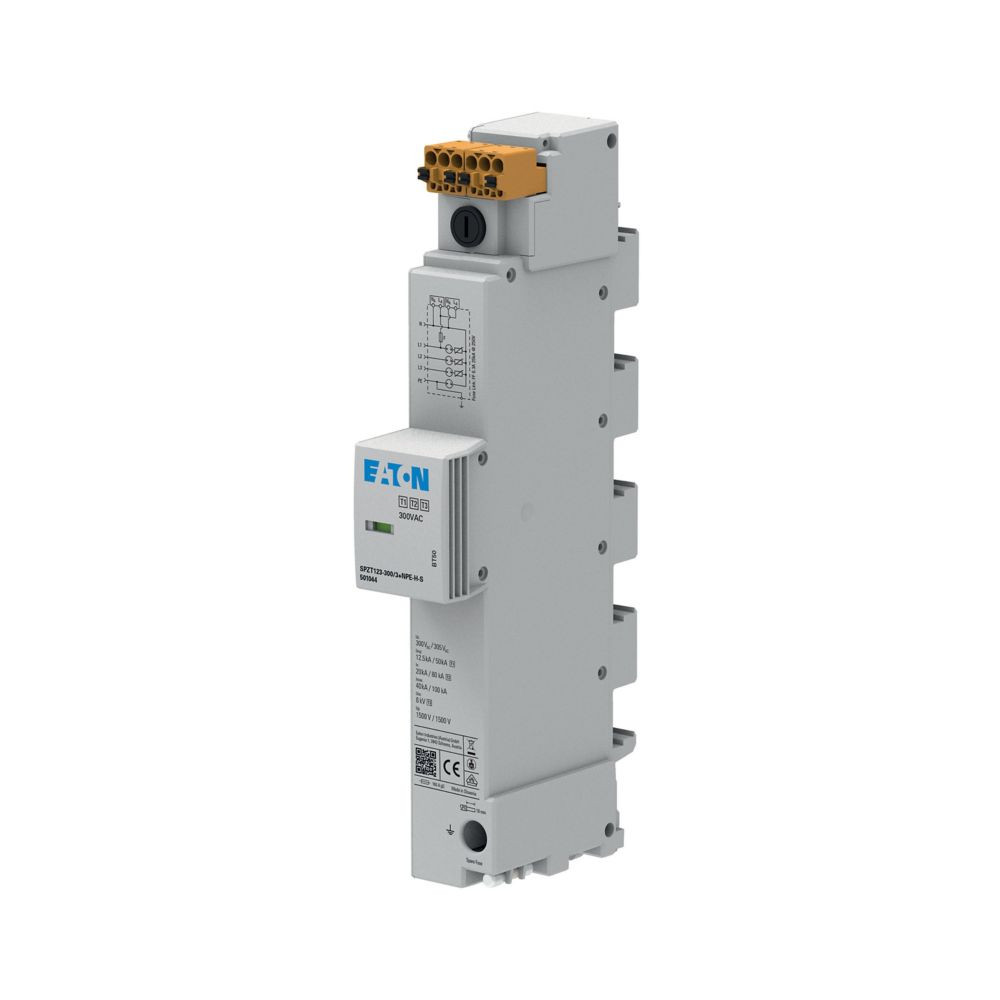

02206503 EATON SPZT123-300/3+NPE-H-S Überspann-Ableiter
SPZT123-300/3+NPE-H-S
9010653032762
EP-501044
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Zum Schutz von Verbraucheranlagen im Netzanschlussraum des Zählerschranks an einer 40-mm-Sammelschiene vor transienten Überspannungen durch direkte und indirekte Blitzeinschläge sowie Schalthandlungen. Erfüllt alle Anforderungen für die Installation von Überspannungsschutz nach DIN VDE 0100-534, Prüfklassen I, II, III nach IEC 61643-1, SPD-Typ T1+2+3, entspricht IEC 61643-11: 2011, EN 61643 -11:2012+A11:2018, Blitzschutzklasse III und IV nach IEC 62305, leckstromfrei, mit integrierter Sicherung zum Schutz des SmartMeterGateway und des APZ
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 4 |
Verpackungseinheit | 1 |
Gewicht | 0,66 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Sammelschiene |
Blitzstoßstrom (10/350 µs) | 7.5 kA |
Baugröße | 2 TE |
Schutzpegel | 1.5 kV |
Folgestromlöschfähigkeit | 0.1 kA |
Höchste Dauerspannung AC | 300 V |
Nennspannung AC | 300 V |
Prüfklasse | Typ 1 und 2 und 3 |
Schutzpegel L-N | 1.5 kV |
Signalisierung am Gerät | optisch |
Schutzpegel N-PE | 1.5 kV |
Spezifische Energie (W/R) | 14 kJ/Ohm |
Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
Netzform TN-S | ja |
Netzform TT | ja |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 160 A |
Spannungsschaltende Funkenstreckentechnologie | ja |
Überstromgeschützter Spannungsabgriff | ja |
Kurzbeschreibung | Blitzstrom-Überspannungs-Ableiter für 40-mm-Sammelschiene, TN-S/TT, 3P, 12,5 kA (10/350)µs, Klasse I+II+III/Typ 1+2+3 |
