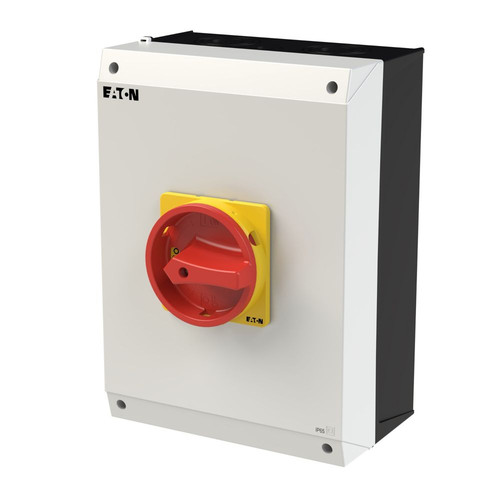

Artikelbild
Abbildung ähnlich
EATON

01520930
EATON P3-100/I5/SVB/N Hauptschalter Aufbau

P3100/I5/SVB/N 4015082073794 207379
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 3-polig + N, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Merkmale

Breite 200 mm
Polzahl 4
Verpackungseinheit 1
Gewicht 1,53
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Bemessungsdauerstrom Iu 100 A
Bedingter Bemessungskurzschlussstrom Iq 80 kA
Schutzart (IP), frontseitig IP65
Verriegelbar ja
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung als NOT-AUS-Einrichtung ja
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Ausführung als Hauptschalter ja
Ausführung als Sicherheitsschalter ja
Ausführung als Wartungs-/Reparaturschalter ja
Bemessungsbetriebsleistung bei AC-23, 400 V 55 kW
Geeignet für Bodenbefestigung ja
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Gerätebauart Komplettgerät im Gehäuse
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW
Anzahl der Schalter 1
Bemessungskurzzeitstromfestigkeit Icw 2 kA
Farbe des Betätigungselements rot
Bemessungsdauerstrom bei AC-21, 400 V 100 A
Schaltleistung bei 400 V 55 kW
Bemessungsdauerstrom bei AC-23, 400 V 100 A
Schutzart (NEMA) 12
Höhe 180 mm
Tiefe 169 mm
Kurzbeschreibung Hauptschalter, P3, 100 A, Aufbau, 3-polig + N, NOT-AUS-Funktion, roter Drehgriff, gelber Sperrkranz, abschließbar in 0-Stellung
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
