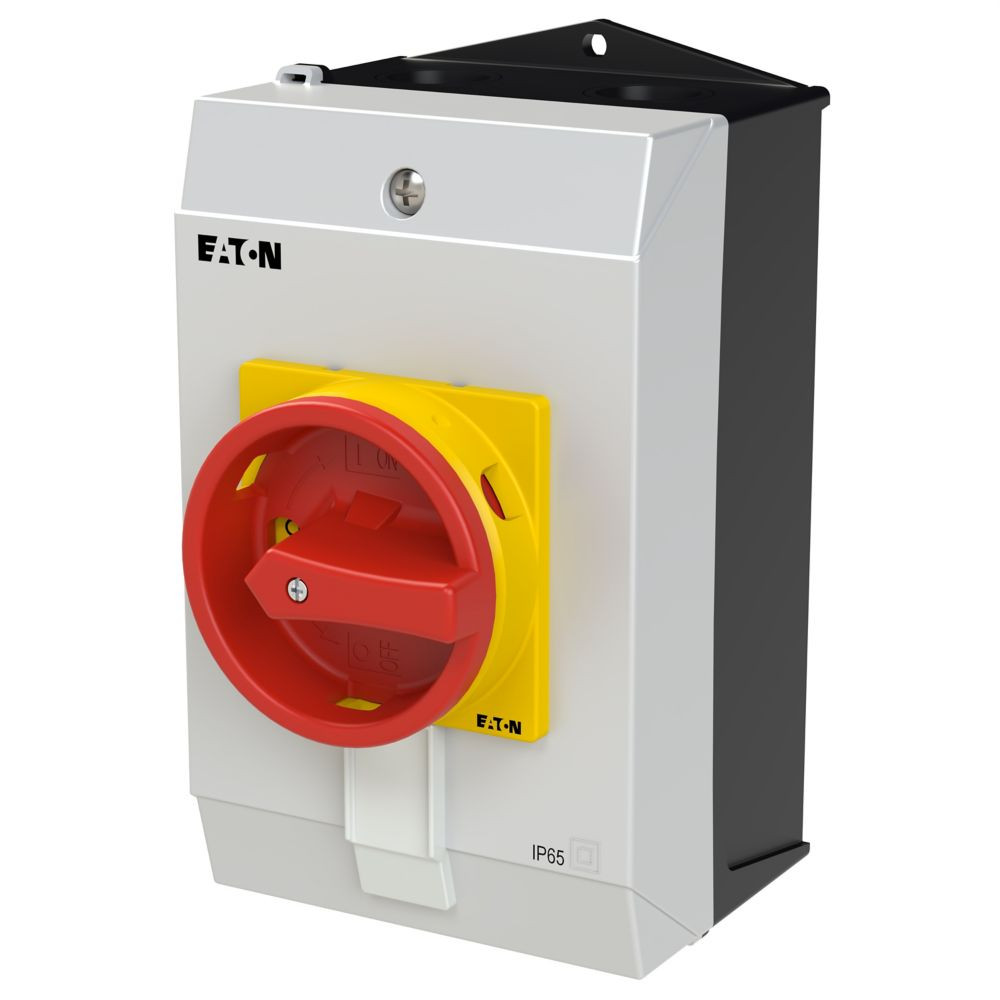

01519828 EATON P1-25/I2H/SVB/HI11 Hauptschalter Aufbau
P125I2HSVBHI11
4015082269029
226902
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: Hartspiegelausführung, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Merkmale
Breite | 100 mm |
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 0,57 |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Bemessungsdauerstrom Iu | 25 A |
Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
Schutzart (IP), frontseitig | IP65 |
Verriegelbar | ja |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung als NOT-AUS-Einrichtung | ja |
Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
Ausführung als Hauptschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 13 kW |
Geeignet für Bodenbefestigung | ja |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Gerätebauart | Komplettgerät im Gehäuse |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
Bemessungsbetriebsspannung | 690 V |
Anzahl der Schalter | 1 |
Bemessungskurzzeitstromfestigkeit Icw | 0.64 kA |
Farbe des Betätigungselements | rot |
Bemessungsdauerstrom bei AC-21, 400 V | 25 A |
Schaltleistung bei 400 V | 13 kW |
Bemessungsdauerstrom bei AC-23, 400 V | 25 A |
Schutzart (NEMA) | 12 |
Höhe | 180 mm |
Tiefe | 115 mm |
Kurzbeschreibung | Main switch, 3 pole + 1 N/O + 1 N/C, 25 A, Emergency-Stop function, Lockable in the 0 (Off) position, surface mounting, hard knockout version |
