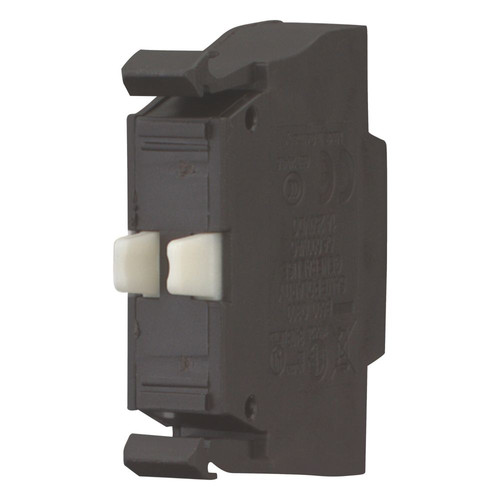

01590027 EATON M22-CK11 Kontaktelement 1S1Ö Front
M22-CK11
4015081075379
107940
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Frontbefestigung mit Cage Clamp (Stecktechnik)
Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Cage Clamp, Befestigung: Frontbefestigung, Beschreibung: Bei Verwendung von Not-Aus-Tasten M22-PV… max. 2 Kontaktelemente = 4 Öffner/Schließer, Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Minden, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung Hinweis: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.8, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 20, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Doppelkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung „+“ bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom., Verwendung mit Leistungsschalter Baugröße NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Nicht in Verbindung mit Lasttrennschalter PN…, Kennzeichnung im Schalter: HIA., Kennzeichnung im FI-Block: HIAFI., Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner., Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten. Übernimmt Melde- und Verriegelungsaufgaben., Verwendung mit Leistungsschalter Baugröße NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM3, 4: Bis zu drei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Kennzeichnung im Schalter: HIN.
Merkmale
Verpackungseinheit | 1 |
Verpackungseinheit | 20 |
Gewicht | 0,01 |
Statistische Warennummer | 85389099 |
Montageart | Frontbefestigung |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Kontakte als Schließer | 1 |
Ausführung | aufsteckbar und integrierbar |
Fassung | ohne |
Kurzbeschreibung | Kontaktelement, Cage Clamp, Frontbefestigung, 1 S, 1 Ö, 24 V 3 A, 220 V 230 V 240 V 4 A |
