Abbildung ähnlich

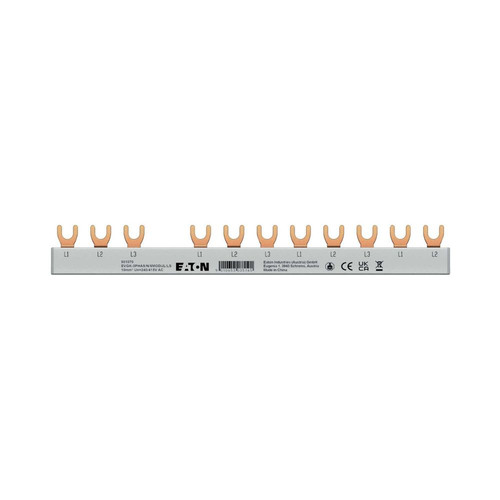

02449466 EATON EVGK-3PHAS/N/8MODUL/LS Phasenschiene 3ph
EVGK-3PHAS/N/8MODUL/LS
9010653035145
EP-501070
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Sammelschiene für Leitungsschutzschalter, Fehlerstrom-Schutzschalter, kombinierte Fehlerstromschutzeinrichtungen, vormontierte Endkappen (auch separat erhältlich), individuell ablängbar, Farbe RAL 7035, halogenfrei (DIN EN 60754-1), Brandverhaltensklasse nach V2, geprüft durch VDE (DIN EN 61439-1:2021-10, DIN EN 61439-6:2013-06), PC-ABS Isoliermaterial und PP Berührungsschutzmaterial, Durchschlagsfestigkeit 36 kV/mm und Überspannungskategorie III
Merkmale
| Länge | 213 mm |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kupferzahl | 6,50 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
| Bemessungsstoßspannung | 4 kV |
| Ausführung des elektrischen Anschlusses | Gabel |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 415 V |
| Teilungsmaß | 17.8 mm |
| Farbe | grau |
| Breite in Teilungseinheiten | 12 |
| Zuschneidbar | ja |
| Kurzbeschreibung | EVGK Gabelverschienung, 3-phasig, L1 - L2 - L3 - X + L1 - L2 - L3, kürzbare Version inklusive Endkappen, 4+8 Teilungseinheiten, 10 mm² |
