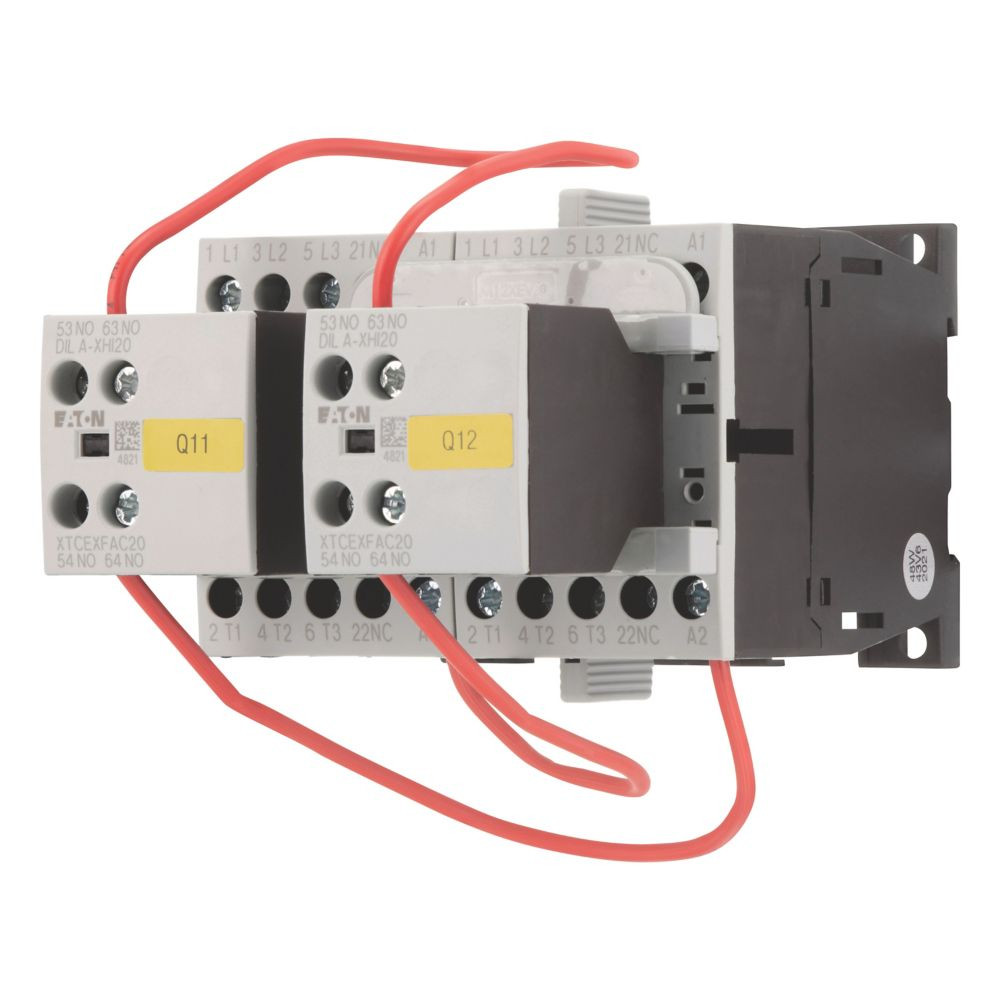

Artikelbild
Abbildung ähnlich
EATON

01570033
EATON DIULM9/21 (230V 50 Hz) Wendeschütz

DIULM9/21(230V50HZ) 4015082780869 278086
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wendeschützkombination, Anwendung: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4,5 kW, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3.

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Gewicht 0,6
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Kupferzahl 11 /100st
Kupfer-Basis 150,00 EUR/100kg
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsleistung NEMA 3.7 kW
Anzahl der Schließer als Hauptkontakte 6
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 9 A
Höhe 68 mm
Tiefe 117 mm
Anzahl der Hilfskontakte als Schließer 2
Spannungsart der Betriebsspannung AC
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Schutzart (NEMA) sonstige
Kurzbeschreibung Wendeschützkombination, 380 V 400 V: 4 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
