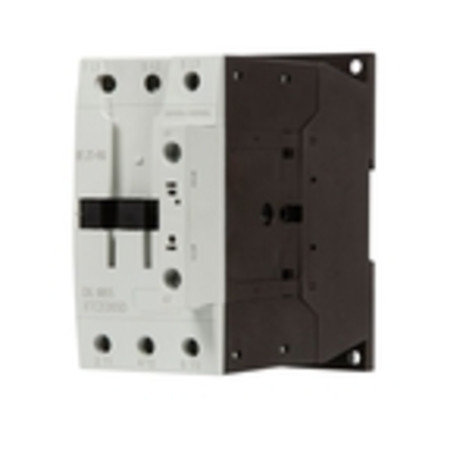

01516727 EATON DILM65(230V50HZ,240V60HZ Leistungsschütz
DILM65(230V50,240
4015082778941
277894
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW
identische Baugrösse bei AC und DC-Antrieb
DC-Antrieb mit integrierter Schutzbeschaltung
geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 98 A, gekapselt: Ith= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 200 A, gekapselt: Ith= 180 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
identische Baugrösse bei AC und DC-Antrieb
DC-Antrieb mit integrierter Schutzbeschaltung
geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 98 A, gekapselt: Ith= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 200 A, gekapselt: Ith= 180 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Merkmale
Breite | 55 mm |
Verpackungseinheit | 1 |
Gewicht | 0,93 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364190 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
Anzahl der Schließer als Hauptkontakte | 3 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 A |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 98 A |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 12 kW |
Kupferzahl | 15 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Bemessungsbetriebsleistung NEMA | 37 kW |
Höhe | 115 mm |
Tiefe | 132.1 mm |
Betriebsspannung bei AC 50 Hz | 230 - 690 V |
Betriebsspannung bei AC 60 Hz | 230 - 690 V |
Kurzbeschreibung | Contactor, 3p, 30kW/400V/AC3 |
