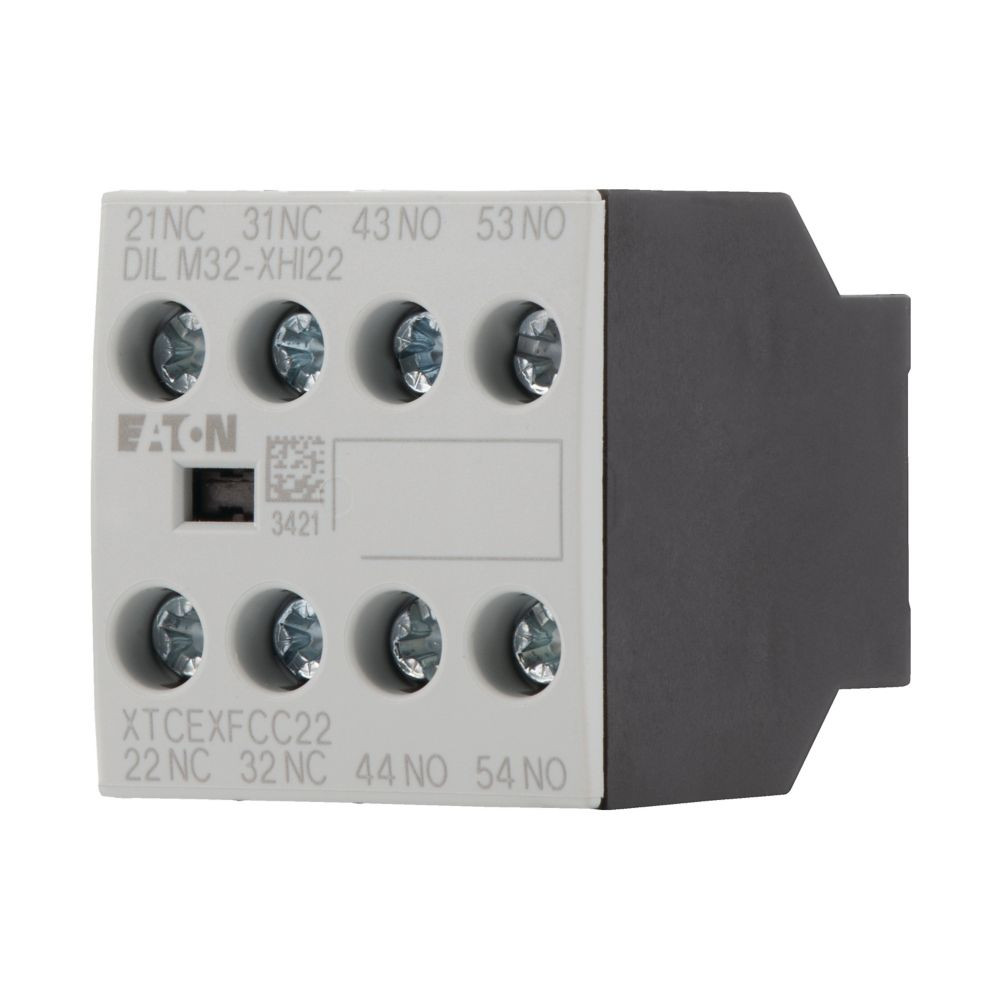

Artikelbild
Abbildung ähnlich
EATON

01517864
EATON DILM32-XHI22 Hilffschalter 2S2Ö

DILM32-XHI22 4015082773779 277377
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

mit Schraubklemmen
zum Aufsetzen auf Leistungsschütze DIL M
für Schütztyp DIL M7, M9, M12, M17, M25 und M32 Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILM(C)7-10…, DILM(C)9-10…, DILM(C)12-10…, DILM(C)15-10…, DILM(C)17-10…, DILM(C)25-10…, DILM(C)32-10, DILM38-10…, DILMP20…, DILMP32-10…, DILMP45-10…, DILL…, DILMF8-10…, DILMF11-10…, DILMF14-10…, DILMF17-10…, DILMF25-10…, DILMF32-10…

Merkmale

Verpackungseinheit 1
Verpackungseinheit 5
Gewicht 0,05
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363010
Montageart Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 6 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 2
Kupferzahl 2 /100st
Kupfer-Basis 150,00 EUR/100kg
Ausführung aufsteckbar
Fassung ohne
Kurzbeschreibung Hilfsschalterbaustein, 4-polig, Ith= 16 A, 2 S, 2 Ö, Frontbefestigung, Schraubklemmen, DILM7-10 - DILM38-10
eClass 11.0 - Klasse 27371302
UNSPSC 14.0801 - Klasse 39121529
