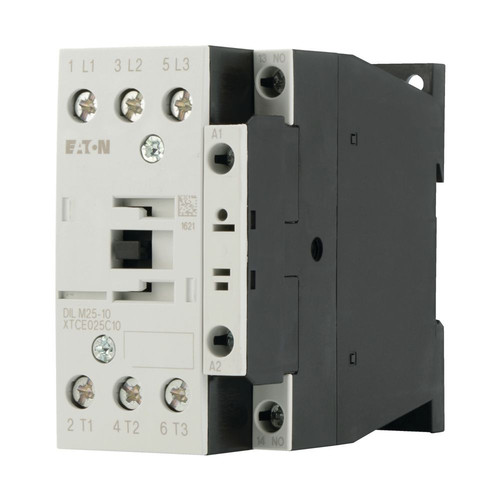

Abbildung ähnlich
01570043 EATON DILM25-10 (RDC24) Leistungsschütz
DILM25-10(RDC24)
4015082771461
277146
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
xStart mit Schraubklemmen
3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., DILM32-XHI11-S, Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung
3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., DILM32-XHI11-S, Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,56 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 27 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 13 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 6 kW |
| Kupferzahl | 20 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsleistung NEMA | 11 kW |
| Höhe | 85 mm |
| Tiefe | 97 mm |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Kurzbeschreibung | Leistungsschütz, 3-polig, 380 V 400 V 11 kW, 1 S, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen |
