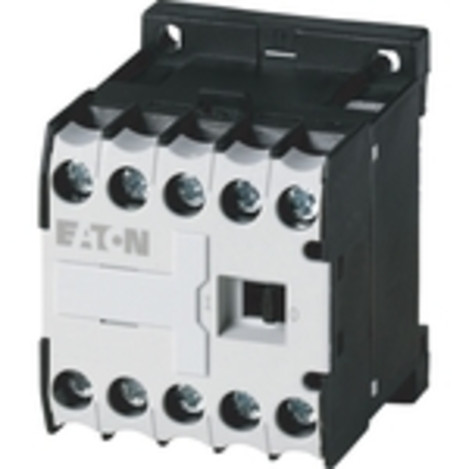

Abbildung ähnlich
01504160 EATON DILER-40-G(24VDC) HILFSSCHUETZ
DILER-40-G(24VDC)
4015080102236
010223
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit integrierter Hilfsbeschaltung der Spule, geeignet zum direkten Ansteuern aus SPS etc.
Spule 24 V/2,6 W Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 4 S, Kennzahl/Ausführung der Kombinationen Kennzahl: 40E, verwendbar für: …DILE, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Dioden-Widerstand-Kombination., Spulenleistung 2.6 W., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Spule 24 V/2,6 W Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 4 S, Kennzahl/Ausführung der Kombinationen Kennzahl: 40E, verwendbar für: …DILE, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Dioden-Widerstand-Kombination., Spulenleistung 2.6 W., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,21 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Kupferzahl | 7 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Montageart | DIN-Schiene/Schraube |
| Anzahl der Hilfskontakte als Schließer | 4 |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Höhe | 58 mm |
| Tiefe | 54 mm |
| Spannungsart der Betriebsspannung | AC/DC |
| Bemessungsschaltstrom | 10 A |
| Bemessungsbetriebsstrom | 10 A |
| Betriebsspannung bei AC 50 Hz | 17 - 500 V |
| Betriebsspannung bei AC 60 Hz | 17 - 500 V |
| Betriebsspannung bei DC | 220 - 24 V |
| Kurzbeschreibung | Hilfsschütz, 24 V DC, S = Schließer: 4 S, Schraubklemmen, Gleichstrombetätigung |
