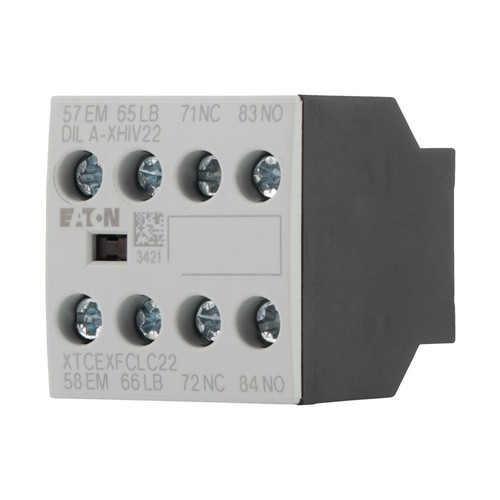

Abbildung ähnlich
01570016 EATON DILA-XHIV22 Hilfsschütz
DILA-XHIV22
4015082764296
276429
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 5 ST |
| Bestellschritt | 5 ST |
Beschreibung
Schaltglieder nach EN50011
aufsteckbar auf SChütze DIL A-.. Hilfsschalterbaustein, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung SF = Frühschließer: 1 SF, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung ÖS = Spätöffner: 1 ÖS, Montageart: Frontbefestigung, verwendbar für: DILA(C)…, DILM(C)7…, DILM(C)9…, DILM(C)12…, DILM(C)15…, DILM(C)17…, DILM(C)25…, DILM(C)32…, DILM38…, DILMP20…, DILMP32…, DILMP45…, DILL…, DILMF8…, DILMF11…, DILMF14…, DILMF17…, DILMF25…, DILMF32…, Ausführung: Aufbauhilfsschalter, Hinweise: Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 62, 53, 44
aufsteckbar auf SChütze DIL A-.. Hilfsschalterbaustein, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung SF = Frühschließer: 1 SF, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung ÖS = Spätöffner: 1 ÖS, Montageart: Frontbefestigung, verwendbar für: DILA(C)…, DILM(C)7…, DILM(C)9…, DILM(C)12…, DILM(C)15…, DILM(C)17…, DILM(C)25…, DILM(C)32…, DILM38…, DILMP20…, DILMP32…, DILMP45…, DILL…, DILMF8…, DILMF11…, DILMF14…, DILMF17…, DILMF25…, DILMF32…, Ausführung: Aufbauhilfsschalter, Hinweise: Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 62, 53, 44
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,07 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Kontakte als Schließer | 2 |
| Kupferzahl | 1 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Ausführung | aufsteckbar |
| Fassung | ohne |
| Kurzbeschreibung | Auxiliary contact module, raised, 1N/O+1N/O early+1N/C+1N/C late, surface mounting, screw connection |
